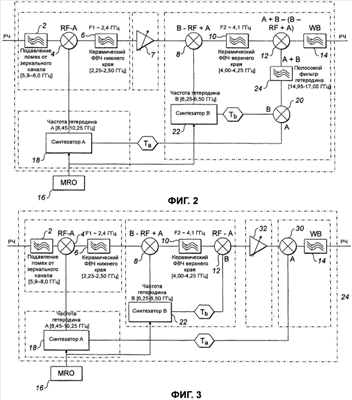

Изобретение относится к области фильтрации каналов передачи данных между восходящим и нисходящим потоками в спутниках связи. Достигаемый технический результат - обеспечение гибкости при маршрутизации каналов между восходящим и нисходящим лучами в спутниках связи при исключении или уменьшении фазовых шумов. Фильтр с переменной полосой пропускания содержит первый смеситель для преобразования частоты входного сигнала в первое заданное значение частоты, первый фильтр, сконфигурированный с возможностью определения одного края переменной полосы пропускания, второй смеситель для преобразования частоты отфильтрованного первого преобразованного сигнала, второй фильтр для фильтрации второго преобразованного сигнала, сконфигурированный с возможностью определения другого края переменной полосы пропускания, дополнительное средство смесителя для преобразования частоты отфильтрованного второго преобразованного сигнала, средство гетеродина для обеспечения первой частоты гетеродина в первый смеситель и второй частоты гетеродина во второй смеситель, и частоты в дополнительное средство смесителя. 9 з.п. ф-лы, 3 ил.
