US 2004/0192230 A1, 30.09.2004. US 6122488 A, 19.09.2000. US 6023609 A, 08.02.2000. RU 2142195 C1, 27.11.1999. RU 2278466 C1, 20.06.2006.
Имя заявителя:
КВЭЛКОММ ИНКОРПОРЕЙТЕД (US)
Изобретатели:
КАБАНИЛЬЯС Хосе (US) ГУДЕМ Прасад С. (US) КВОК Саи Чонг (US) ЛАВ Дэвид (US)
Патентообладатели:
КВЭЛКОММ ИНКОРПОРЕЙТЕД (US)
Приоритетные данные:
10.09.2007 US 60/971,207 28.09.2007 US 11/864,338
Реферат

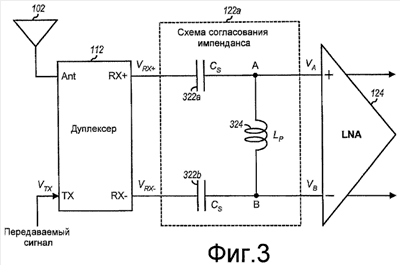

Изобретение относится к устройствам и способам для ослабления нежелательных компонент сигнала от дифференциального дуплексера. Техническим результатом является улучшение работы приемника за счет ослабления синфазного сигнала. Дуплексер обеспечивает дифференциальный принятый сигнал в RX+ и RX- портах. Принятый дифференциальный сигнал включает в себя нежелательный синфазный сигнал, который может происходить от передаваемого сигнала. Синфазный сигнал ослабляется синфазным фильтром в схеме согласования импеданса, связанного с RX+ и RX- портами. Схема согласования импеданса включает в себя первую пассивную схему, включенную между RX+ портом и первым узлом, вторую пассивную схему, включенную между RX- портом и вторым узлом, и синфазный фильтр, включенный между первым и вторым узлами. В одной схеме синфазный фильтр включает в себя первую катушку индуктивности, включенную между первым узлом и общим узлом, вторую катушку индуктивности, включенную между вторым узлом и общим узлом, и конденсатор, включенный между общим узлом и земляной шиной. 5 н. и 20 з.п. ф-лы, 7 ил.
