US 4951004, 21.08.1990. RU 2267860 С2, 10.01.2006. RU 2329596 С1, 20.07.2008. US 4156855 А, 29.05.1979. US 5559475 А, 24.09.1996. ШАХГИЛЬДЯН В.В., ЛЯХОВКИН А.А. Фазовая автоподстройка частоты. - М.: Связь, 1966, с.160-164.
Имя заявителя:
Федеральное государственное унитарное предприятие "Нижегородский научно-исследовательский приборостроительный институт "Кварц", ФГУП "ННИПИ КВАРЦ" (RU)
Изобретатели:
Альтшуллер Георгий Марксович (RU) Бирюков Владимир Валерьевич (RU) Зотов Юрий Федорович (RU) Павловский Олег Петрович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Нижегородский научно-исследовательский приборостроительный институт "Кварц", ФГУП "ННИПИ КВАРЦ" (RU)
Реферат

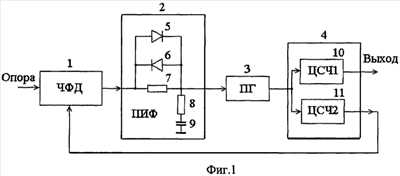

Изобретение относится к радиоизмерительной технике и может быть использовано при разработке источников сигнала СВЧ-диапазона. Достигаемый технический результат - увеличение быстродействия синтезатора частот. Синтезатор частот содержит систему фазовой синхронизации, включающую соединенные последовательно в кольцо частотно-фазовый детектор, пропорционально-интегрирующий фильтр, состоящий из первого и второго резисторов и конденсатора, причем сопротивление первого резистора в несколько раз больше сопротивления второго резистора, перестраиваемый генератор и сдвоенный цифровой синтезатор частот, а также первый и второй диоды, включенные соответственно в прямом и обратном направлении параллельно первому резистору. 2 ил.
