Учреждение Российской академии наук Институт проблем управления им. В.А. Трапезникова РАН (RU)
Изобретатели:
Лементуев Владимир Ануфриевич (RU)
Патентообладатели:
Учреждение Российской академии наук Институт проблем управления им. В.А. Трапезникова РАН (RU)
Реферат

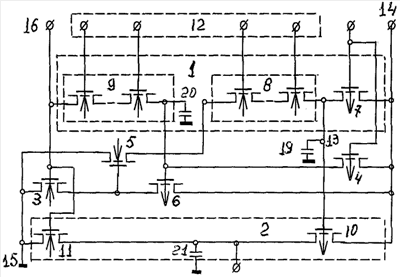

Изобретение относится к области вычислительной техники и может быть использовано для реализации КМДП логических устройств конвейерного типа. Достигаемый технический результат - повышение быстродействия устройства. Тактируемый многовходовый элемент И содержит элемент И-НЕ (1), инвертирующий элемент (2), тактовый транзистор n-типа (3), тактовый транзистор p-типа (4), транзистор обратной связи n-типа (5) и транзистор обратной связи p-типа (6). Элемент И-НЕ (1) содержит предзарядовый транзистор p-типа (7), ключевую цепь (8) и дополнительную ключевую цепь (9). Инвертирующий элемент (2) содержит логический транзистор p-типа (10) и предзарядовый транзистор n-типа (11). Ключевые цепи (8) и (9) выполнены на последовательно соединенных транзисторах n-типа, затворы которых являются входами устройства. 1 ил.
