СИЛОВОЙ КЛЮЧ НА МДП - ТРАНЗИСТОРЕ

Номер публикации патента: 2469473

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2011113908/08

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	H03K017/56
Аналоги изобретения:	RU 2390094 С2, 20.05.2010. RU 2337473 С1, 27.10.2008. RU 2395159 С1, 20.07.2010. US 6388483 В1, 14.05.2002.

Имя заявителя:	Открытое акционерное общество "Информационные спутниковые системы" имени академика М.Ф. Решетнева" (RU)
Изобретатели:	Михеев Павел Васильевич (RU) Кузуб Екатерина Павловна (RU)
Патентообладатели:	Открытое акционерное общество "Информационные спутниковые системы" имени академика М.Ф. Решетнева" (RU)

Реферат

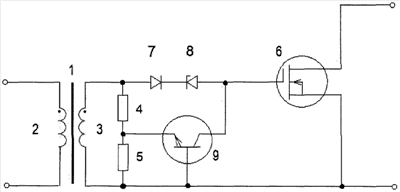

Изобретение относится к импульсной технике и может быть применено в различных коммутационных устройствах. Технический результат заключается в повышении надежности работы силового ключа. Для этого предложен силовой ключ на МДП-транзисторе, содержащий трансформатор, вторичная обмотка которого зашунтирована двумя последовательно соединенными резисторами, конец вторичной обмотки трансформатора соединен непосредственно с истоком МДП-транзистора, к затвору которого анодом подключен стабилитрон, транзистор, при этом введен диод, анод которого подключен к началу вторичной обмотки трансформатора, а катод - к катоду стабилитрона, эмиттер транзистора подключен к точке соединения резисторов, база - к истоку, а коллектор - к затвору МДП-транзистора. 1 ил.
