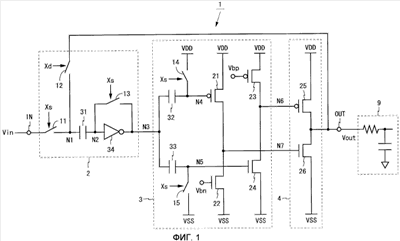

Изобретение относится к схеме возбуждения емкостной нагрузки, которая возбуждает емкостную нагрузку на основании входного напряжения, и к устройству отображения, включающему в себя схему возбуждения емкостной нагрузки. Техническим результатом является создание малоразмерной схемы возбуждения емкостной нагрузки с низким энергопотреблением и устойчивой к изменению процесса. Схема возбуждения емкостной нагрузки содержит: блок сравнения напряжений; блок управления возбуждением; двухтактный выходной блок, включающий в себя зарядную схему, которая заряжает емкостную нагрузку, подключенную к выходному контакту, на основании напряжения управления зарядом, и разрядную схему, которая разряжает емкостную нагрузку на основании напряжения управления разрядом, причем блок управления возбуждением избирательно оперирует зарядной схемой и разрядной схемой таким образом, что выходное напряжение становится равным входному напряжению; и связи между ними. 2 н. и 7 з.п. ф-лы, 11 ил.
