КОММУТАТОР ШИН ЭЛЕКТРОПИТАНИЯ

Номер публикации патента: 2444840

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010146935/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03K017/13
Аналоги изобретения: RU 2331977 C2, 27.01.2008. RU 2332785 C2, 27.08.2008. US 5383082 A, 17.01.1917.

Имя заявителя: Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Изобретатели: Федосов Алексей Александрович (RU)
Патентообладатели: Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)

Реферат

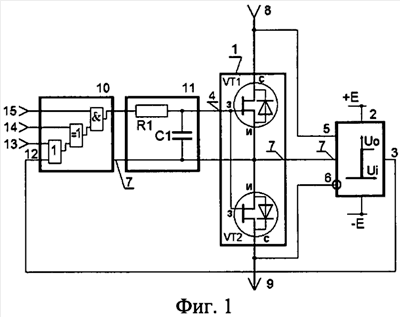

Изобретение относится к области электротехники и может быть использовано в аппаратуре систем электропитания для параллельного соединения источников электропитания при работе на общую нагрузку, в ответственных и разветвленных системах с резервированием источников электропитания, в реверсивных зарядно-разрядных устройствах, и т.п. Технический результат - улучшение эксплуатационных свойств, повышение помехоустойчивости и КПД, расширение объема применения. Эта задача решается тем, что коммутатор содержит силовой электронный ключ, компаратор и блок управления с входами управления, интегрирующее звено, силовой электронный ключ содержит два управляемых элемента, включенных последовательно встречно, вход управления первого управляемого элемента и вход управления второго управляемого элемента соединены между собой и образуют вход управления электронного ключа, силовой вывод первого управляемого элемента соединен с одним из силовых выводов коммутатора шин электропитания и с одним из входов компаратора, силовой вывод второго управляемого элемента соединен с другим силовым выводом коммутатора шин электропитания и с другим входом компаратора, выход компаратора через последовательно соединенные блок управления и интегрирующее звено связан с управляющим входом электронного ключа, при этом блок управления может содержать последовательно соединенные логические схемы ИЛИ, ИСКЛЮЧАЮЩЕЕ ИЛИ и И, вторые входы которых соединены с входами блока управления и образуют входы включения, инвертирования и выключения электронного ключа. 3 ил.
