WO 2005/096499 A1, 23.03.2005. JP 1057820 A, 06.03.1989. US 4527228 A, 02.07.1985.
Имя заявителя:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "Информационные спутниковые системы" им. академика М.Ф. Решетнева (RU)
Изобретатели:
Михеев Павел Васильевич (RU) Квакина Анжелика Анатольевна (RU)
Патентообладатели:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "Информационные спутниковые системы" им. академика М.Ф. Решетнева (RU)
Реферат

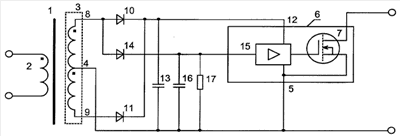

Изобретение относится к импульсной технике и может быть применено в различных слаботочных коммутационных устройствах, где требуется гальваническая развязка цепей управления от выходных шин, например в телеметрии. Техническим результатом изобретения является уменьшение габаритов и массы коммутационного устройства. Технический результат достигается тем, что вторичная обмотка трансформатора выполнена с выводом от средней точки, который соединен с общей шиной питания цифровой МДП-микросхемы с открытым стоковым выходом, крайние выводы вторичной обмотки трансформатора через диоды в положительной полярности соединены с плюсовой шиной питания цифровой МДП-микросхемы с открытым стоковым выходом, при этом начало вторичной обмотки трансформатора через диод в положительной полярности подключено ко входу управления цифровой МДП-микросхемы с открытым стоковым выходом, введены конденсатор и резистор, которые соединены параллельно и подключены между входом и общей шиной питания цифровой МДП-микросхемы с открытым стоковым выходом, введен дополнительный конденсатор, который включен между шинами питания цифровой МДП-микросхемы с открытым стоковым выходом. 1 ил.
