| ОПТОЭЛЕКТРОННОЕ РЕЛЕ |  |
Номер публикации патента: 2163417 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H03K017/78 H03K017/00 | | Аналоги изобретения: | US 4268843 A, 19.05.1981. SU 1251315 A1, 15.08.1986. SU 439857 A, 25.03.1975. SU 467472 A, 27.11.1975. SU 518001 A, 02.08.1976. DE 3502180 A, 01.08.1985. EP 0226395 A, 04.12.1986. |
| Имя заявителя: | ЗАО "СИНТЭК" | | Изобретатели: | Барановский Д.М. | | Патентообладатели: | ЗАО "СИНТЭК" |
Реферат | |

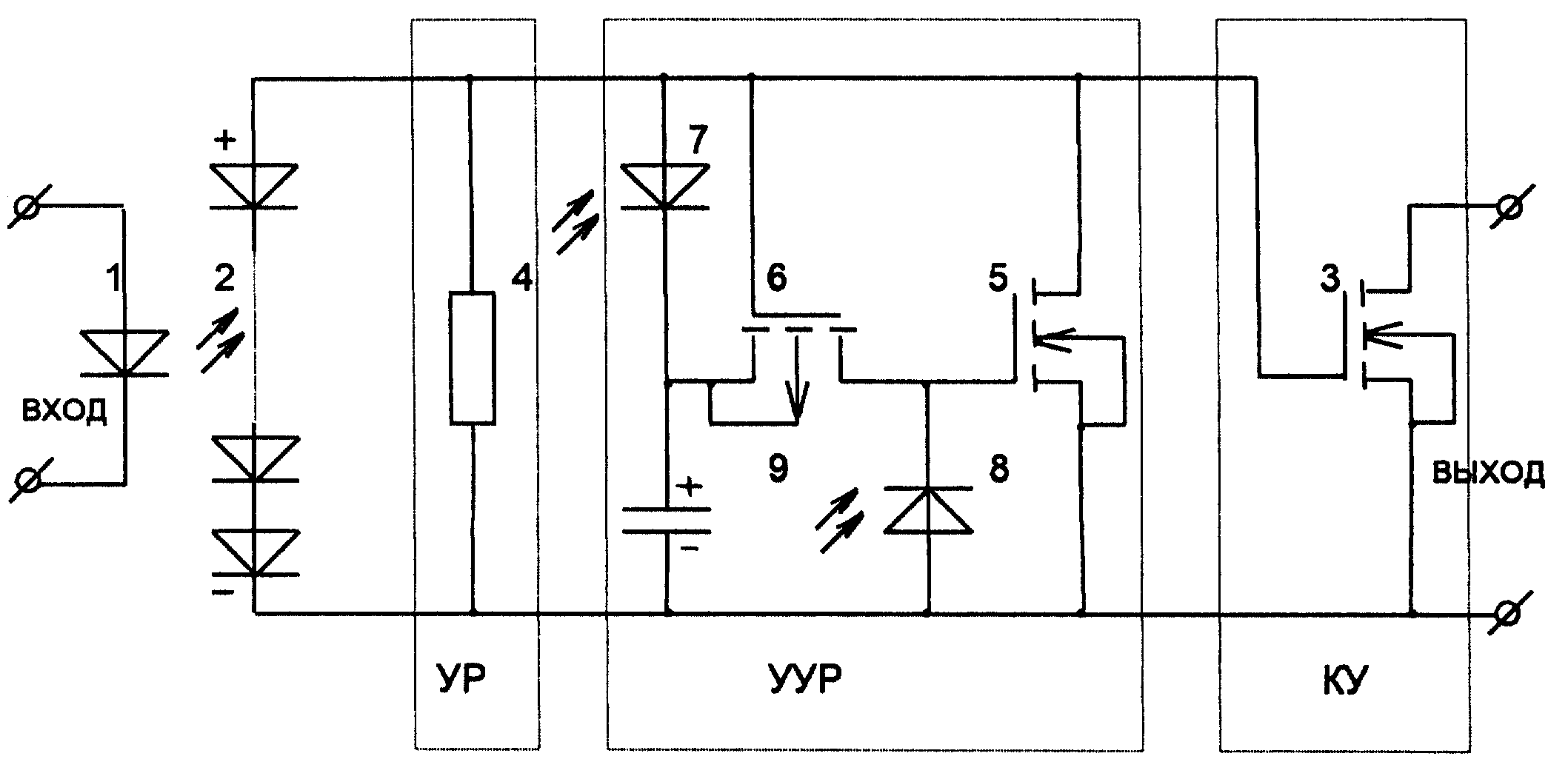

Изобретение может быть использовано в коммутационных устройствах с гальванической развязкой. Технический результат заключается в улучшении динамических характеристик в оптоэлектронном реле, содержащем светодиод и оптически связанную с ним матрицу последовательно включенных фотодиодов, коммутирующее устройство и устройство разряда, в которое дополнительно введено оптически связанное со светодиодом устройство ускорения разряда, выполненное на n-МОП и p-МОП транзисторах, первом и втором фотодиодах и конденсаторе, сток n-МОП транзистора, затвор p-МОП транзистора и анод первого фотодиода которого подключены к первому входу коммутирующего устройства, исток n-МОП транзистора, отрицательная обкладка конденсатора и анод второго фотодиода подключены к второму входу коммутирующего устройства. Катод первого фотодиода соединен с положительной обкладкой конденсатора и истоком p-МОП транзистора, сток которого соединен с затвором n-МОП транзистора и катодом второго фотодиода. 1 ил.
|
