RU 2397610 С2, 20.08.2010. SU 423249 А1, 05.04.1974. US 2003222689 А1, 04.12.2003. JP 3094514 A, 19.04.1991.
Имя заявителя:
Гудко Николай Иванович (RU)
Изобретатели:
Гудко Николай Иванович (RU) Смышляев Евгений Иванович (RU)
Патентообладатели:
Гудко Николай Иванович (RU)
Реферат

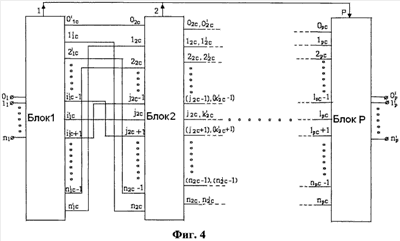

Изобретение относится к области цифровой технике и может быть использовано при построении различного рода автоматов циклического действия. Техническим результатом является повышение быстродействия и экономия количества оборудования. Устройство содержит последовательно соединенные блоки, принимающие при воздействии тактовых сигналов одну и ту же последовательность внутренних состояний; при этом переход к очередным состояниям осуществляется под действием активного уровня на соответствующих им входах и очередным состояниям соответствуют определенные выходы, после сигнала на очередных входах, являющихся выходами предыдущего блока, соответствующими определенным его состояниям, переключающих блок в очередное внутреннее состояние «j» в данном цикле предыдущего блока, следующим сигналом, переключающем последующий блок в следующее внутреннее состояние (j+1) в следующем цикле предыдущего блока, является сигнал предыдущего блока, соответствующий другому его внутреннему состоянию, предшествующий по циклу предыдущего блока сигналу, переключающему последующий блок в состояние «j», при этом выходами данного блока, соответствующими его очередному состоянию, и соответствующими им входами последующего блока являются входы тактовых сигналов и выходы триггеров данного и предыдущих блоков. 5 ил., 3 табл.
