ИНТЕГРАЛЬНЫЙ ФОРМИРОВАТЕЛЬ

Номер публикации патента: 2474044

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011134345/08
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03K005/01
Аналоги изобретения: RU 2231919 С2, 27.06.2004. RU 2074510 С1, 27.02.1997. SU 1547044 А1, 28.02.1990. WO 88/00768 А1, 28.01.1988. US 2005/0073790 А1, 07.04.2005.

Имя заявителя: ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ "ПУЛЬСАР" (RU)
Изобретатели: Дик Павел Аркадьевич (RU)
Дик Татьяна Алексеевна (RU)
Евстигнеев Алексей Андреевич (RU)
Патентообладатели: ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ "ПУЛЬСАР" (RU)

Реферат

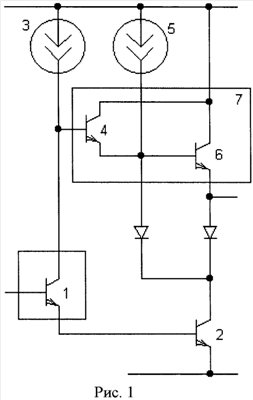

Предлагаемое изобретение относится к импульсной технике и может быть использовано для формирования импульсов управления на емкостной и на диодной нагрузке. Техническим результатом предлагаемого изобретения является снижение потребляемой мощности. В интегральном формирователе, содержащем предварительный каскад, первый выход которого соединен с базой выходного транзистора нижнего плеча двухтактного выходного каскада, второй выход предварительного каскада соединен с выходом первого источника тока и с базой первого транзистора n-p-n типа, эмиттер которого соединен с выходом второго источника тока и с базой второго транзистора n-p-n типа, коллекторы первого и второго транзисторов соединены с положительной шиной источника питания, эмиттер второго транзистора соединен с соответствующим выводом выходного транзистора и с выходной шиной формирователя импульсов, первый источник тока выполнен на латеральном транзисторе p-n-р типа, при этом коллектор латерального транзистора является выходом первого источника тока, а выходом второго источника тока является дополнительная область р-типа, расположенная внутри изолированного n-кармана латерального транзистора между его коллектором и границей изолирующей р-области данного n-кармана. 3 ил.
