Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Изобретатели:
Андреев Дмитрий Васильевич (RU) Сабирзянов Ливар Равилевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Реферат

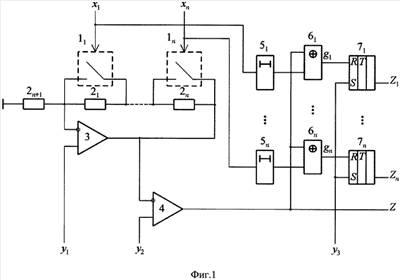

Изобретение относится к импульсной технике и может быть использовано для построения средств автоматики, функциональных узлов систем управления и др. Технический результат - расширение функциональных возможностей за счет обеспечения идентификации номера i{1, , n} информационного входа, на который воздействует селектируемый сигнал. Импульсный селектор предназначен для выбора (селекции) из кортежа (1, , n) компоненты (r), занимающей заданное r-е (r{1, , n}) место в отношении порядка (1)(n), полученном неубывающим ранжированием компонент 1, , n, где 1, , n есть временные интервалы, определяемые длительностями синхронизированных по переднему фронту положительных импульсных сигналов х1, , xn{0, 1}, и может быть использован в системах автоматического регулирования и управления как средство предварительной обработки информации. Импульсный селектор содержит замыкающие ключи (1 1, , 1n), резисторы (21, , 2n), операционный усилитель (3), компаратор (4), элементы задержки (51, , 5n), элементы ИСКЛЮЧАЮЩЕЕ ИЛИ (61 , , 6n) и RS-триггеры (71, , 7n). За счет элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, элементов задержки и RS-триггеров обеспечена идентификация номера информационного входа, на который воздействует селектируемый импульсный сигнал. В результате расширены функциональные возможности импульсного селектора. 2 ил.
