SU 748805 A1, 15.07.1980. SU 780164 A1, 15.11.1980. SU 957422 A1, 07.09.1982.
Имя заявителя:
Ильин Олег Петрович (RU)
Изобретатели:
Ильин Олег Петрович (RU)
Патентообладатели:
Ильин Олег Петрович (RU)
Реферат

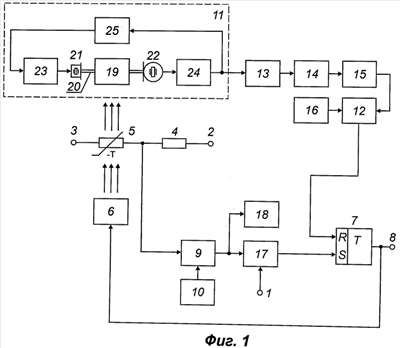

Изобретение относится к импульсной технике, в частности к инфранизкочастотным импульсным устройствам с термозависимыми времязадающими элементами, и может быть использовано в приборах автоматического контроля и регулирования. Технический результат заключается в повышении стабильности длительности формируемого выходного импульса напряжения за счет предотвращения несвоевременного запуска ждущего термомультивибратора до окончания времени восстановления и в расширении функциональных возможностей за счет обеспечения оповещения о готовности к формированию выходного импульса по окончании времени восстановления. Ждущий термомультивибратор содержит входную шину, 2 шины питания, балластный элемент, термозависимый элемент, подогревающий элемент, триггер, выходную шину, 2 пороговых устройства, 2 источника опорного напряжения, фильтр, амплитудный детектор, интегратор, логический элемент, узел индикации и преобразователь температура-частота дискретного действия, содержащий термозависимый элемент. 1 з.п. ф-лы, 2 ил.
