ВЕНИАМИНОВ В.Н. и др. Микросхемы и их применение. Справочное пособие. - М.: Радио и связь, 1989, выпуск 1143, с.122, 206-207, рис.7.8 а. SU 790118 A1, 23.12.1980. SU 1148398 A1, 30.12.1988. JP 2200005 A, 08.08.1990. DE 3122504 A1, 13.01.1983.
Имя заявителя:
Федеральное государственное военное образовательное учреждение высшего профессионального образования "Военный авиационный инженерный университет" (г. Воронеж) Министерства обороны Российской Федерации (RU)
Изобретатели:
Замыслов Михаил Александрович (RU) Михайленко Сергей Борисович (RU) Волобуев Михаил Федорович (RU) Демчук Валерий Анатольевич (RU) Акиньшина Галина Николаевна (RU)
Патентообладатели:
Федеральное государственное военное образовательное учреждение высшего профессионального образования "Военный авиационный инженерный университет" (г. Воронеж) Министерства обороны Российской Федерации (RU)
Реферат

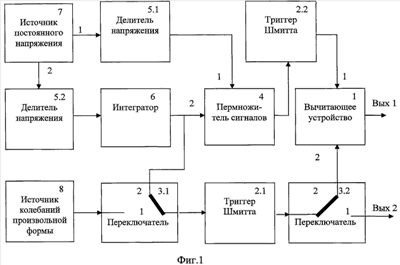

Изобретение относится к импульсной технике и может быть использовано для формирования прямоугольных импульсов с изменяемой длительностью в устройствах радиоавтоматики и системах автоматического управления летательными аппаратами. Техническим результатом является обеспечение возможности изменения длительности импульса в пределах от сотен миллисекунд до единиц-десятков секунд путем раздельного управления положением переднего и заднего фронтов формируемого импульса. Устройство содержит два триггера Шмитта, источник колебаний произвольной формы, два переключателя на два положения, источник постоянного напряжения, два делителя напряжения, интегратор, перемножитель сигналов и вычитающее устройство. 2 ил., 1 табл.
