| ФОРМИРОВАТЕЛЬ СИНХРОНИЗИРУЮЩИХ ИМПУЛЬСОВ |  |
Номер публикации патента: 2183378 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02M001/08 H03K005/1536 | | Аналоги изобретения: | КУЛИНИЧ Ю.М. и др. Испытания электровоза ВЛ 85 с разнофазным управлением выпрямительно-инверторными преобразователями. - В: Вестник ВНИИЖТ, №4, 1986. SU 989741 А, 15.01.1983. SU 993401 А, 30.01.1983. US 4908754 А, 13.03.1990. |
| Имя заявителя: | Общество с ограниченной ответственностью "ЭЛМЕХтрансА" | | Изобретатели: | Кулинич Ю.М.
Савоськин А.Н. | | Патентообладатели: | Общество с ограниченной ответственностью "ЭЛМЕХтрансА" |
Реферат | |

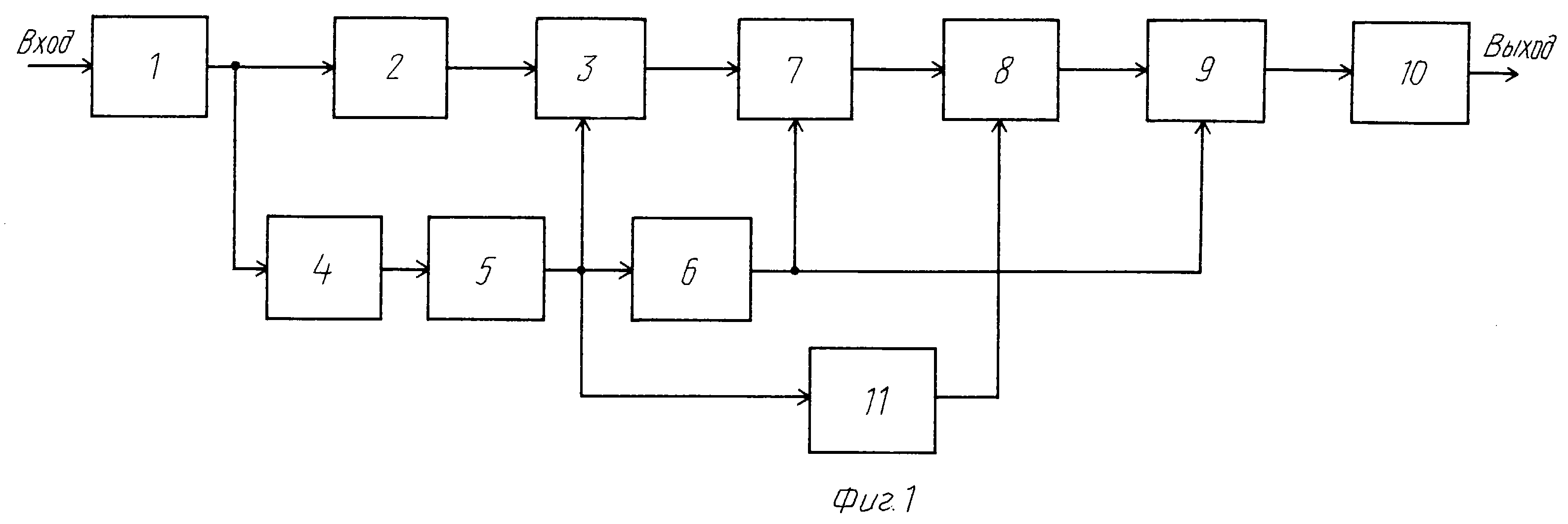

Формирователь синхронизирующих импульсов может использоваться для управления тиристорным преобразователем на электроподвижном составе переменного тока с рекуперативным торможением и может работать без сбоев при сильных искажениях формы питающего напряжения без статической и динамической погрешности. Формирователь синхронизирующих импульсов содержит измерительный трансформатор, компаратор, интегрирующий элемент, фазосмешивающий элемент, формирователь опорных импульсов, генератор пилообразного напряжения, полусумматор, устройство выборки и хранения, элемент сравнения, формирователь импульсов по фронту и делитель частоты. Выход измерительного трансформатора связан с входами компаратора и фазосмещающего элемента, выход которого через формирователь опорных импульсов соединен с входами генератора пилообразного напряжения и деления частоты, а также со вторым входом интегрирующего элемента, первый вход которого подключен к выходу компаратора, выход генератора пилообразного напряжения связан со вторыми входами полусумматора и элемента сравнения, выход интегрирующего элемента соединен с первым входом полусумматора, выход которого связан с первым входом устройства выборки и хранения, второй вход которого подключен к выходу делителя частоты, выход устройства выборки и хранения связан с первым входом элемента сравнения, выход которого соединен с входом формирователя импульсов по фронту, а его выход является выходом устройства. Применение интегрирующего элемента позволяет уменьшить влияние колебания питающего напряжения в моменты его перехода через ноль, что, в свою очередь, увеличивает точность формирования синхронизирующих импульсов - это является техническим результатом. Результаты расчета на модели показали, что искажения питающего напряжения, связанные с многократным прохождением его через ноль, не приводят к смещению синхроимпульсов относительно неискаженной формы питающего напряжения. 3 ил.
|
