SU 811492, 07.03.1981. SU 1241435 А1, 30.06.1986. SU 414719, 05.11.1974. JP 2003-008368 А, 10.01.2003.
Имя заявителя:
Учреждение Российской академии наук Казанский физико-технический институт им. Е.К. Завойского Казанского научного центра РАН (КФТИ КазНЦ РАН) (RU)
Изобретатели:
Тарасов Валерий Федорович (RU)
Патентообладатели:
Учреждение Российской академии наук Казанский физико-технический институт им. Е.К. Завойского Казанского научного центра РАН (КФТИ КазНЦ РАН) (RU)
Реферат

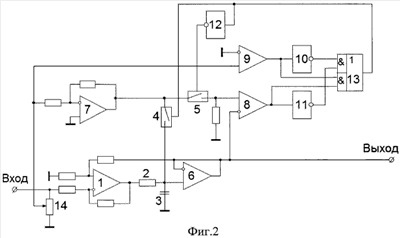

Изобретение относится к информационно-измерительной технике и может быть использовано для формирования импульсов напряжения трапецеидальной формы с независимым регулированием крутизны фронтов и амплитуды импульса. Технический результат: повышение точности регулирования амплитуды выходного напряжения и устранение искажений формы импульса в генераторах трапецеидальных импульсов, основанных на заряде и разряде конденсатора постоянным током и выключении тока заряда или разряда конденсатора по сигналу компаратора, сравнивающего напряжение на конденсаторе с напряжением, регулирующим амплитуду импульса. Данный результат достигается тем, что компаратор формирует сигнал на выключение тока заряда или тока разряда конденсатора не в момент времени, когда величина напряжения на конденсаторе станет равной напряжению, регулирующему амплитуду импульса, а с опережением на величину, равную времени задержки между моментом срабатывания компаратора и моментом выключения тока заряда или разряда конденсатора. С этой целью на компаратор дополнительно подают корректирующее напряжение, пропорциональное напряжению, регулирующему крутизну фронта импульса. 3 з.п. ф-лы, 3 ил.
