УСТРОЙСТВО ДЛЯ ОДНОВРЕМЕННОГО ПИТАНИЯ ЭЛЕКТРОФИЗИЧЕСКИХ АППАРАТОВ ВЫСОКИМ ПОСТОЯННЫМ И ЧАСТОТНО - ИМПУЛЬСНЫМ НАПРЯЖЕНИЕМ СУБМИКРОСЕКУНДНОГО ДИАПАЗОНА (ВАРИАНТЫ)
RU 2036017 C1, 27.05.1995. RU 2288536 C1, 27.11.2006. RU 2207191 C2, 27.06.2003. RU 2137292 C1, 10.09.1999. US 4365287 A, 21.12.1982. US 4818892 A, 04.04.1989. RU 2036017 C1, 27.05.1995. RU 2288536 C1, 27.11.2006. RU 2207191 C2, 27.06.2003. RU 2137292 C1, 10.09.1999. US 4365287 A, 21.12.1982. US 4818892 A, 04.04.1989.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-производственный центр газотурбостроения "Салют" (ФГУП "НПЦ газотурбостроения "Салют") (RU)
Изобретатели:
Понизовский Александр Залманович (RU) Гостеев Сергей Григорьевич (RU) Маевский Владимир Александрович (RU) Мельников Владислав Эдуардович (RU) Вартанян Валерий Артаваздович (RU) Понизовский Лазарь Залманович (RU) Филиппов Сергей Николаевич (RU) Бочков Виктор Дмитриевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственный центр газотурбостроения "Салют" (ФГУП "НПЦ газотурбостроения "Салют") (RU)
Реферат

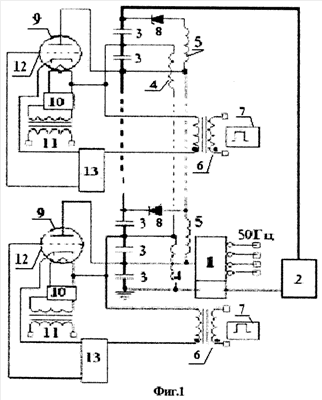

Изобретение относится к технике высоких напряжений, а именно к устройствам высоковольтного питания электрофизических аппаратов высоким постоянным и частотно-импульсным напряжением субмикросекундного диапазона. Технический результат - повышение энергетической эффективности, увеличение частотного диапазона и ресурса работы устройства. Устройство для одновременного питания электрофизических аппаратов высоким постоянным и частотно-импульсным напряжением субмикросекундного диапазона содержит высоковольтный зарядный блок, питающий постоянным напряжением электрофизический аппарат, и подключенный параллельно электрофизическому аппарату генератор импульсного напряжения, состоящий из нечетного количества последовательно включенных конденсаторов, двух групп зарядных катушек индуктивностей, присоединенных параллельно конденсаторам через один, импульсного трансформатора и блока запуска, при этом последовательное соединение высоковольтного зарядного блока и электрофизического аппарата осуществляют через одну из групп зарядных катушек индуктивностей, генератор импульсного напряжения дополнительно содержит подключенные параллельно четным конденсаторам тиратроны, блоки стабилизации тока накала тиратронов с разделительными силовыми трансформаторами и блоки управления тиратронов, при этом подключение блоков стабилизации тока накала тиратронов осуществляют через разделительные силовые трансформаторы, а блоки управления тиратронов подключают к блокам запуска через вторичные обмотки импульсных трансформаторов. Описаны еще два варианта устройства. 3 н.п. ф-лы, 4 ил.
