УСТРОЙСТВО УПРАВЛЕНИЯ ВЫСОКОВОЛЬТНЫМ ТРАНЗИСТОРОМ, В ЧАСТНОСТИ МОП - ТРАНЗИСТОРОМ ВЫСОКОВОЛЬТНОГО РАДИОЧАСТОТНОГО ГЕНЕРАТОРА ДЛЯ УПРАВЛЯЕМОГО ЗАЖИГАНИЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ
US 5789951 A, 04.08.1998. US 2002/093372 A2, 18.07.2002. SU 473289 A1, 05.06.1975.
Имя заявителя:
РЕНО С.А.С. (FR)
Изобретатели:
АНЬЕРАЙ Андре (FR) НУВЕЛЬ Клеман (FR)
Патентообладатели:
РЕНО С.А.С. (FR)
Приоритетные данные:
06.07.2005 FR 0507211
Реферат

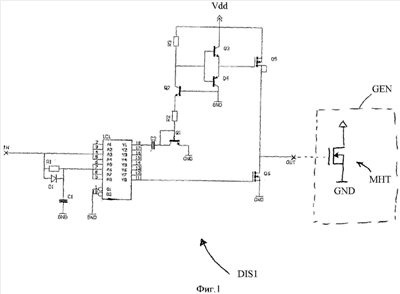

Изобретение относится к управлению высоковольтными транзисторами. Технический результат - уменьшение стоимости. Устройство управления содержит входной контакт (IN) для приема логического сигнала управления, выходной контакт (OUT) для передачи выходного сигнала управления высоковольтным МОП-транзистором, первый nМОП-транзистор (Q6) управления с низким внутренним сопротивлением, который соединен между массой и указанным выходным контактом и затвор которого соединен с указанным входным контактом, второй рМОП-транзистор (Q5) управления, который соединен между контактом питания и выходным контактом и затвор которого соединен с указанным выходным контактом при помощи биполярного транзистора (Q2), выполненного по принципу монтажа с общей базой и с подачей тока на его эмиттер, управляемой емкостной схемой соединения (С2, Q1, R2). 3 н. и 6 з.п. ф-лы, 3 ил.
