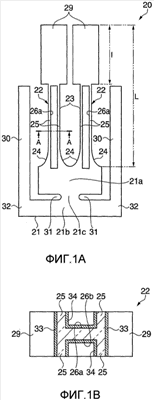

ВИБРАТОР, ВИБРОПРЕОБРАЗОВАТЕЛЬ, ГЕНЕРАТОР КОЛЕБАНИЙ И ЭЛЕКТРОННОЕ УСТРОЙСТВО

Номер публикации патента: 2470457

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2011110052/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03H009/00
Аналоги изобретения: SU 1080244 А1, 15.03.1984. RU 2044284 С1, 20.09.1995. RU 2020428 С1, 30.09.1994. RU 2001133134 А, 20.07.2003. US 2010050768 А1, 04.03.2010. CN 101567021 A, 28.10.2009. JP 2010044005 A, 25.02.2010. WO 2009020022 А1, 12.02.2009. JP 2010011372 A, 14.01.2010. JP 2009290778 A, 10.12.2009. CN 201200971 Y, 04.03.2009. КУЗНЕЦОВ А.А. Вибрационные испытанияэлементов и устройств автоматики. - М.: Энергия, 1976, с.27-28. ГОРИШ А.В. и др. Низкочастотные пьезоэлектрические преобразователи виброизмерительных датчиков. Экология, мониторинг и рациональное природопользование. Научн. тр. Вып.288 (11). - М.: МГУЛеса, 1997, с.86-90.

Имя заявителя: СЕЙКО ЭПСОН КОРПОРЕЙШН (JP)
Изобретатели: ЯМАДА Акинори (JP)
Патентообладатели: СЕЙКО ЭПСОН КОРПОРЕЙШН (JP)
Приоритетные данные: 17.03.2010 JP 2010-060325
17.12.2010 JP 2010-281336

Реферат


Предусмотрен вибратор, который имеет небольшой размер, низкую частоту и высокое значение Q. Техническим результатом является сохранение стабильности работы при пониженных частотах. Вибратор включает в себя базовый участок, в котором образована пара выемок, пару колеблющихся плеч, которые продолжаются параллельно от одной торцевой стороны первого участка базового участка. Каждое колеблющееся плечо включает в себя общий участок, который является главным колеблющимся участком, и утяжеленный участок, который образован у верхней торцевой стороны колеблющегося плеча на противоположной стороне от основания колеблющегося плеча, прикрепленного к базовому участку, и который имеет большую ширину, чем общий участок. Колеблющееся плечо доходит до дна удлиненным пазом, который имеет отверстие, по меньшей мере, вдоль одной основной поверхности из обеих основных поверхностей каждого колеблющегося плеча, и утяжеленным участком, который образован у верхней торцевой стороны колеблющегося плеча на противоположной стороне от основания колеблющегося плеча, прикрепленного к базовому участку, и который имеет большую ширину, чем ширина колеблющегося плеча на стороне основания, прикрепленного к базовому участку. Утяжеленный участок образован так, что соотношение длины утяжеленного участка к длине от основания, прикрепленного к базовому участку, до верхней торцевой стороны в продольном направлении колеблющегося плеча находится в пределах от 35% до 41%. 19 н. и 5 з.п. ф-лы, 7 ил.
