SU 1732475 A1, 07.05.1992. SU 149136 A1, 01.01.1962. US 5717685 A, 10.02.1998.
Имя заявителя:
Открытое акционерное общество "Омский научно-исследовательский институт приборостроения" (ОАО "ОНИИП") (RU)
Изобретатели:
Рябоконь Дмитрий Селиверстович (RU) Яковлев Андрей Николаевич (RU) Ясинский Игорь Михайлович (RU) Половнев Александр Вячеславович (RU)
Патентообладатели:
Открытое акционерное общество "Омский научно-исследовательский институт приборостроения" (ОАО "ОНИИП") (RU)
Реферат

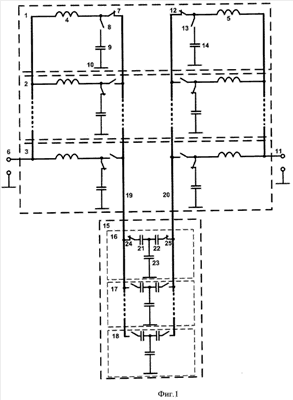

Изобретение относится к радиотехнике и может быть использовано во входных цепях радиоприемников, а также в качестве фильтров гармоник радиопередатчиков. Достигаемый технический результат - увеличение числа полос пропускания в каждом канале. Входное устройство радиоприемника содержит М каналов, дополнительный магазин дискретных конденсаторов, содержащий входную и выходную потенциальные шины и Р секций, каждая из которых содержит три конденсатора, у которых первые выводы соединены между собой, ко второму выводу первого конденсатора подключен подвижный контакт первого коммутационного элемента, у которого неподвижный контакт соединен с входной потенциальной шиной магазина дискретных конденсаторов, ко второму выводу второго конденсатора подключен подвижный контакт второго коммутационного элемента, у которого неподвижный контакт соединен с выходной потенциальной шиной магазина дискретных конденсаторов, у третьего конденсатора второй вывод соединен с общей шиной, при этом каждый канал содержит входной и выходной двухполюсник, выполненный в виде катушки индуктивности, коммутационные элементы и дополнительный конденсатор. 1 ил.
