RU 2206153 С2, 10.06.2003. RU 2266590 C1, 20.12.2005. RU 2123231 C1, 10.12.1998. US 20070001787 A1, 04.01.2007. CN 101094028 A, 26.12.2007.
Имя заявителя:
Открытое акционерное общество "Конструкторское бюро "Луч" (RU)
Изобретатели:
Кузнецов Александр Викторович (RU) Матюшев Олег Геннадьевич (RU) Портнов Алексей Александрович (RU)
Патентообладатели:
Открытое акционерное общество "Конструкторское бюро "Луч" (RU)
Реферат

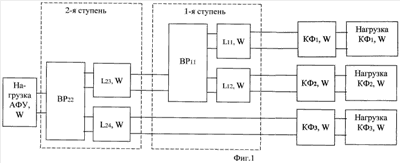

Изобретение относится к радиотехнике и может быть использовано в широкополосных приемопередающих комплексах, а также в многоканальных приемопередающих устройствах релейной и спутниковой связи. Достигаемый технический результат - упрощение настройки. Многоступенчатое частотно-разделительное устройство содержит параллельно включенные канальные фильтры, отрезки длинных линий, взаимные разветвители длинных линий, причем отрезки длинных линий через взаимные разветвители длинных линий нескольких ступеней объединяют сигналы нагрузок всех канальных фильтров на нагрузку устройства, при этом волновое сопротивление отрезков длинных линий и сопротивление нагрузок равны волновому сопротивлению канальных фильтров, фазовые набеги в длинных линиях всех ступеней нормируются так, что длины отрезков длинных линий выполнены из условия обеспечения во взаимных разветвителях длинных линий минимальных отражений на центральной частоте сопрягаемых диапазонов частот путем учета фазовой характеристики коэффициента отражения канальных фильтров в полосах запирания, а сами взаимные разветвители длинных линий не содержат элементов настройки. 2 ил.
