SU 434524 A1, 30.06.1974. RU 2225672 C2, 10.03.2004. RU 93190 U1, 20.04.2010. US 2009153270 A1, 18.06.2009.
Имя заявителя:
Федеральное государственное унитарное предприятие Омский научно-исследовательский институт приборостроения (ФГУП ОНИИП) (RU)
Изобретатели:
Васильев Виктор Киприянович (RU) Филоненко Николай Сергеевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие Омский научно-исследовательский институт приборостроения (ФГУП ОНИИП) (RU)
Реферат

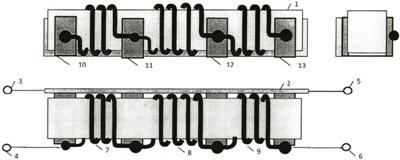

Использование: в области радиотехники. Технический результат заключается в увеличении затухания сигнала в полосе задерживания в области высоких частот без увеличения габаритов фильтра. Фильтр нижних частот содержит электропроводящую шину, входные и выходные клеммы, катушку индуктивности, содержащую n секций, соединенных последовательно, конденсаторы в количестве (n+1), катушка индуктивности намотана на изоляционном каркасе в форме прямоугольного параллелепипеда с прямоугольными пазами, выполненными перпендикулярно продольной оси каркаса, конденсаторы выполнены в форме прямоугольного параллелепипеда и установлены в пазы каркаса, выводы секций катушки индуктивности соединены с выводами конденсаторов, причем противоположные выводы конденсаторов соединены с общей шиной, а длина внутренних секций каркаса больше длины крайних секций. 1 ил.
