US 2004266379 A1, 30.12.2004. RU 2225672 C2, 10.03.2004. JP 2003298446 A, 17.10.2003.
Имя заявителя:
Федеральное государственное унитарное предприятие Омский научно-исследовательский институт приборостроения (ФГУП ОНИИП) (RU)
Изобретатели:
Зиновьев Алексей Григорьевич (RU) Богданов Алексей Викторович (RU) Колбина Любовь Эдуардовна (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие Омский научно-исследовательский институт приборостроения (ФГУП ОНИИП) (RU)
Реферат

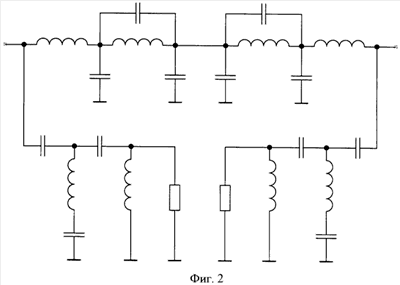

Изобретение относится к области радиотехники и может быть использовано в фильтрах гармоник усилителей мощности широкодиапазонных радиопередатчиков, а также во входных цепях радиоприемников. Достигаемый технический результат - обеспечение согласования по входу и по выходу во всем рабочем диапазоне частот и на частотах гармонических составляющих передаваемого сигнала с одновременным снижением уровня гармоник. Фильтр гармоник коротковолнового передатчика содержит N каналов, каждый из которых содержит частотно-разделительное устройство (ЧРУ), а также входной и выходной трехконтактные переключатели, в каждом из которых один из неподвижных контактов соединен с общей шиной и нормально замкнут с подвижным контактом, соединенным с входом или выходом ЧРУ соответственно. Каждое ЧРУ содержит фильтр нижних частот (ФНЧ) и фильтр верхних частот (ФВЧ), входы которых соединены и образуют вход ЧРУ, а выход ФВЧ подключен к балластному сопротивлению. В каждое ЧРУ введены дополнительный ФНЧ и дополнительный ФВЧ, при этом выход дополнительного ФНЧ соединен с входом дополнительного ФВЧ и образует выход ЧРУ, а выход дополнительного ФВЧ подключен к дополнительному балластному сопротивлению, причем выход основного ФНЧ соединен с входом дополнительного ФНЧ. 3 ил.
