SU 792548 A, 30.12.1980. RU 2171009 C1, 20.07.2001. WO 2005/055446 A1, 16.06.2005. GB 2026798 A, 06.02.1980.
Имя заявителя:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ Омский научно-исследовательский институт приборостроения (RU)
Изобретатели:
Рябоконь Дмитрий Селиверстович (RU)
Патентообладатели:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ Омский научно-исследовательский институт приборостроения (RU)
Реферат

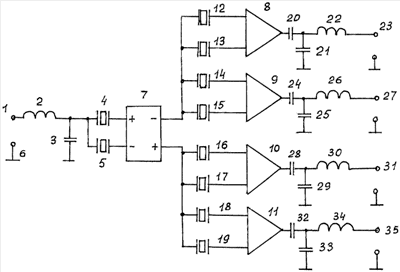

Изобретение относится к области радиоэлектроники и может быть использовано в устройствах для селекции частоты. Технический результат: уменьшение неравномерности амплитудно-частотной характеристики в полосовых фильтрах, примыкающих по полосе частот. Устройство содержит общую шину, потенциальную входную клемму, соединенную с первым выводом катушки индуктивности (КИ) (2), у которой второй вывод соединен с первым выводом конденсатора (К) (3) и первыми выводами двух входных пьезорезонаторов (ПР) (4, 5), вторые выводы которых соединены со входами дифференциального усилителя (ДУ) (7), второй вывод К (3) соединен с общей шиной. Система содержит М звеньев, каждое звено содержит два выходных ПР (12-19) и один операционный усилитель (ОУ) (8-11). В каждом звене к каждому входу ОУ подключен первый вывод ПР (12-19), вторые выводы ПР попарно объединены и соединены друг с другом, вторые выводы ПР нечетных звеньев соединены с первым выходом ДУ (7), вторые выводы ПР четных звеньев соединены со вторым выходом ДУ (7). У каждого ОУ (8-11) выход соединен с первым выводом первого К (20-24), у которого второй вывод соединен с первым выводом второго К (21, 25, 29, 33) и с первым выводом КИ (22, 26, 30, 34), второй вывод второго К (21, 25, 29, 33) соединен с общей шиной, второй вывод КИ (22, 26, 30, 34) соединен с отдельной потенциальной выходной клеммой устройства. 1 ил.
