БОСЫЙ Н.Д. Электрические фильтры. - Киев: Госиздат технической литературы УССР, 1957. JP 2003008385 A, 10.01.2003. JP 2006074257 A, 16.03.2006.
Имя заявителя:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ Омский научно-исследовательский институт приборостроения (RU)
Изобретатели:
Насонова Лилия Владиславовна (RU) Половнев Александр Вячеславович (RU) Яковлев Андрей Николаевич (RU) Ясинский Игорь Михайлович (RU)
Патентообладатели:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ Омский научно-исследовательский институт приборостроения (RU)
Реферат

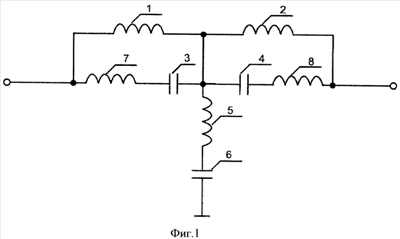

Режекторный фильтр, содержащий две катушки индуктивности, соединенные последовательно, первый вывод первой из них подключен к входной потенциальной клемме фильтра, первый вывод второй катушки индуктивности соединен с выходной потенциальной клеммой фильтра, ко вторым выводам этих катушек индуктивности подключены первый и второй конденсаторы, а также третья катушка индуктивности, второй вывод которой через третий конденсатор соединен с общей шиной, кроме того, фильтр содержит четвертую и пятую катушки индуктивности, при этом четвертая катушка индуктивности включена между входной потенциальной клеммой фильтра и вторым выводом первого конденсатора, пятая катушка индуктивности включена между выходной потенциальной клеммой фильтра и вторым выводом второго конденсатора. Технический результат - улучшение технологичности. 2 ил.
