SU 1062855A, 23.12.1983. SU 374704 A, 01.06.1973. US 6084486 A, 04.07.2000.
Имя заявителя:
Федеральное государственное унитарное предприятие "Омский научно-исследовательский институт приборостроения" (RU)
Изобретатели:
Насонова Лилия Владиславовна (RU) Ясинский Игорь Михайлович (RU) Яковлев Андрей Николаевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Омский научно-исследовательский институт приборостроения" (RU)
Реферат

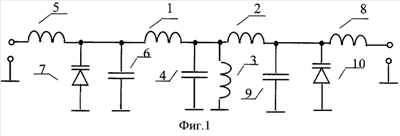

Полосовой LC-фильтр с регулируемой шириной полосы пропускания, состоящий из первой и второй катушек индуктивности, первые выводы которых подключены к первому конденсатору и третьей катушки индуктивности, вторые выводы которых соединены с общей шиной, в состав которого дополнительно включена четвертая и пятая катушки индуктивности, второй и третий конденсаторы, и два варикапа, при этом четвертая катушка индуктивности подключена к входной потенциальной клемме фильтра, второй вывод этой катушки соединен с первыми выводами второго конденсатора и первого варикапа, пятая катушка подключена к выходной потенциальной клемме фильтра, второй вывод этой катушки соединен с первыми выводами третьего конденсатора и второго варикапа, при этом вторые выводы варикапов, второго и третьего конденсаторов соединены с общей шиной. Технический результат - обеспечение регулирования ширины полосы пропускания в процессе эксплуатации. 2 ил.
