БОСЫЙ Н.Д. Электрические фильтры. - Киев: Гос. издательство технической литературы УССР, 1957, с.175, рис.84. RU 70732 U1, 10.02.2008. RU 2065232 C1, 10.08.1996. SU 587602 A1, 05.01.1978. US 4453145 A, 05.06.1984.
Имя заявителя:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ОМСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПРИБОРОСТРОЕНИЯ (RU)
Изобретатели:
Половнев Александр Вячеславович (RU) Насонова Лилия Владиславовна (RU) Ясинский Игорь Михайлович (RU) Яковлев Андрей Николаевич (RU)
Патентообладатели:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ОМСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПРИБОРОСТРОЕНИЯ (RU)
Реферат

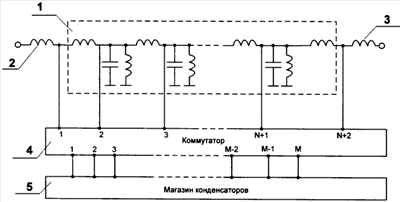

Использование: в области радиоэлектроники. Технический результат заключается в расширении функциональных возможностей. Перестраиваемый полосовой фильтр содержит N+1 индуктивностей, соединенных последовательно, к каждой из точек соединения соседних индуктивностей подключены соответствующие емкость и индуктивность, вторые выводы которых соединены с общей шиной. Данная цепь образует полосовой фильтр, состоящий из N каскадно включенных звеньев, вход упомянутого полосового фильтра через первую индуктивность соединен с входной потенциальной клеммой устройства, выход этого полосового фильтра соединен через вторую индуктивность с выходной потенциальной клеммой устройства, точки соединения соседних индуктивностей, входящих в продольные ветви упомянутого N звенного полосового фильтра, а также точки соединения первой и второй индуктивностей с этим полосовым фильтром образуют N+2 промежуточных выхода устройства и подключены соответственно к N+2 входам дополнительно введенного в устройство коммутатора, М выходов которого подключены к магазину емкостей, содержащему М конденсаторов, первые выводы которых подключены к М выходам коммутатора, а вторые выводы соединены с общей шиной. 1 ил.
