| СГЛАЖИВАЮЩИЙ ФИЛЬТР |  |
Номер публикации патента: 2168837 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02M001/14 H03H007/09 | | Аналоги изобретения: | SU 1282278 A1, 07.01.1987. SU 161818 A, 01.04.1964. SU 243100 A, 05.05.1969. GB 1156612 A, 09.02.1967. US 4507721 A, 26.03.1985. US 5565713 A, 15.10.1996. |
| Имя заявителя: | Открытое Акционерное общество "Концерн Энергомера" | | Изобретатели: | Бондаренко А.В.
Марцинкевич А.А.
Цукуров М.И. | | Патентообладатели: | Открытое Акционерное общество "Концерн Энергомера" |
Реферат | |

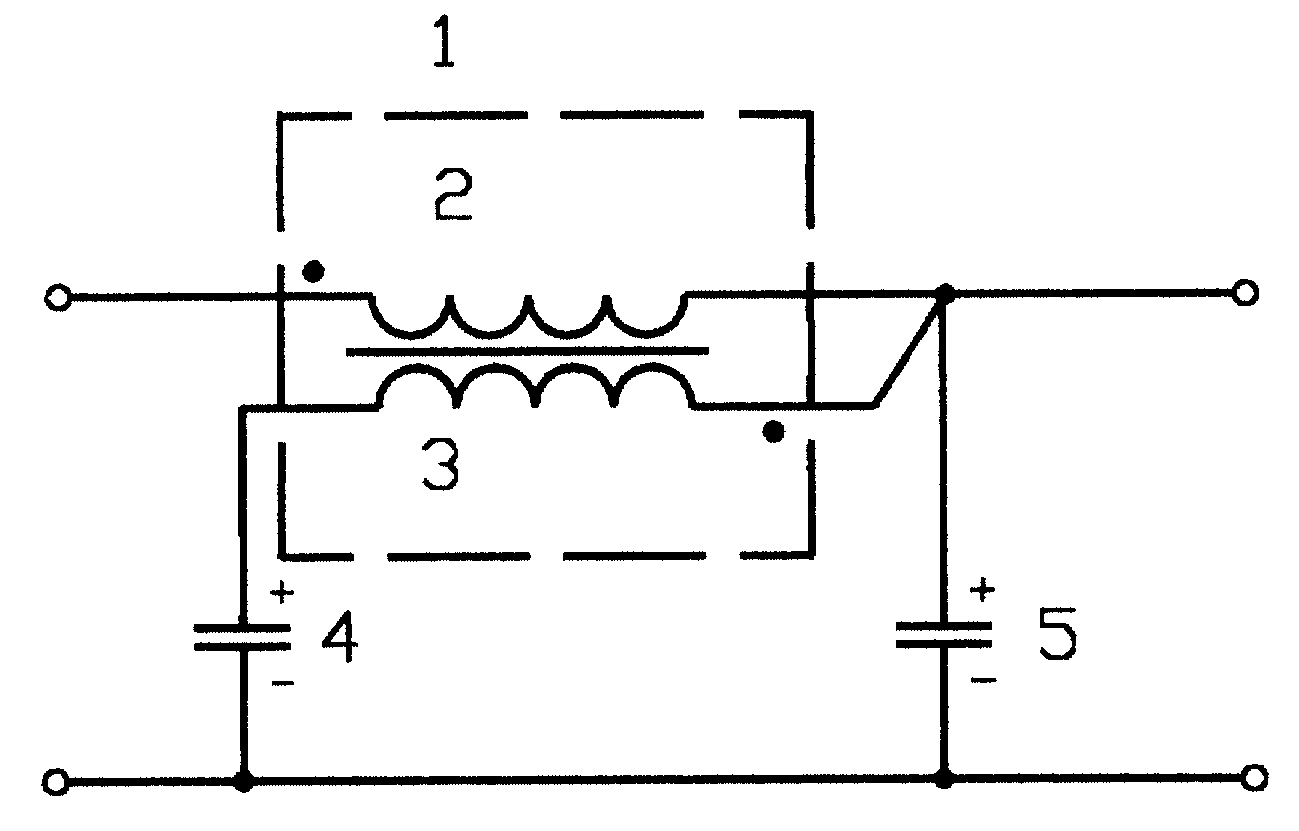

Изобретение относится к области электротехники и может быть использовано для снижения пульсаций выпрямленного напряжения в различных видах преобразователей. Технический результат, достигаемый изобретением, заключается в эффективном снижении пульсаций выпрямленного напряжения, уменьшении массогабаритных показателей, выходного сопротивления и уровня радиопомех фильтра. Данный технический результат достигается путем того, что сглаживающий фильтр, содержащий реактор с основной обмоткой, включенной между входом и выходом фильтра, и компенсационной обмоткой, соединенной последовательно с конденсатором, отличающийся тем, что на выходе фильтра дополнительно введен конденсатор, а вывод компенсационной обмотки, соответствующий по фазе выводу основной обмотки, подключенному ко входу фильтра, присоединен к его выходу. 1 ил.
|
