Пьезоэлектрические резонаторы. Справочник. / Под ред. П.Е. Кандыбы, П.Г. Позднякова. - М.: Радио и связь, 1992, с.100-101. RU 2276453 C1, 10.05.2006. RU 2330376 C1, 27.07.2008. FR 2270718 B1, 23.02.1979. FR 2319242 B1, 09.12.1977.
Имя заявителя:
Открытое акционерное общество "Российская корпорация ракетно-космического приборостроения и информационных систем" (ОАО "Российские космические системы") (RU)
Изобретатели:
Федотов Игорь Михайлович (RU) Феоктистов Геннадий Владимирович (RU) Филимонов Олег Львович (RU)
Патентообладатели:
Открытое акционерное общество "Российская корпорация ракетно-космического приборостроения и информационных систем" (ОАО "Российские космические системы") (RU)
Реферат

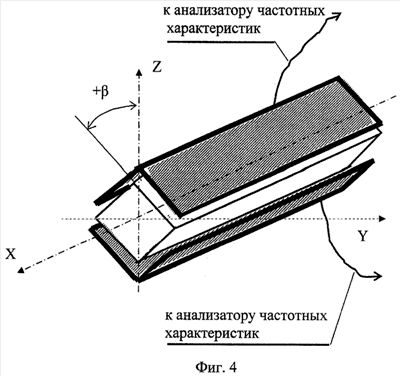

Изобретение относится к области радиотехники, в частности к пьезотехнике, и может быть использовано при разработке кварцевых резонаторов, используемых в высокостабильных кварцевых генераторах, применяемых в связной аппаратуре и навигационной аппаратуре. Технический результат - обеспечение распознавания знаков угла среза кварцевых кристаллов на стадии финишной операции изготовления кварцевого кристалла. Это обеспечивает снижение материальных и трудовых затрат при изготовлении пьезоустройства. Способ изготовления кварцевых кристаллических элементов для пьезоустройств с пьезовибраторами стержневого типа и углом ух1/±45°, при котором кварцевое сырье распиливают на блоки, блоки разрезают на заготовки, измеряют углы среза последних, при необходимости углы среза подвергают соответствующей коррекции путем подшлифовки, в результате механической обработки заготовок получают кристаллический элемент заданной геометрической формы, обработку кристаллических элементов заканчивают травлением их в плавиковой кислоте, затем кристаллические элементы отжигают, медленно охлаждают и передают кристаллические элементы на дальнейшие операции, после отжига и медленного охлаждения кристаллические элементы поочередно возбуждают в поле накладных электродов и с помощью спектроанализатора измеряют резонансные частоты толщинно-сдвиговых колебаний, определяют отношение более высокой резонансной частоты fв к более низкой частоте fн и сравнивают измеренное отношение частот с интервалом значений 1,513÷1,521, при величине отношения fв/fн меньше значения 1,513 заготовка имеет угол среза ух1/+45 ч, при величине отношения fв/fн больше значения 1,521 заготовка имеет угол среза ух1/-45°. 4 ил.
