US 4511852 А, 16.04.1985. RU 2310976 С1, 20.11.2007. RU 2331967 C1, 20.08.2008. RU 2331972 C1, 20.08.2008. SU 1658375 A1, 23.06.1991.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели:
Прокопенко Николай Николаевич (RU) Конев Даниил Николаевич (RU) Серебряков Александр Игоревич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Реферат

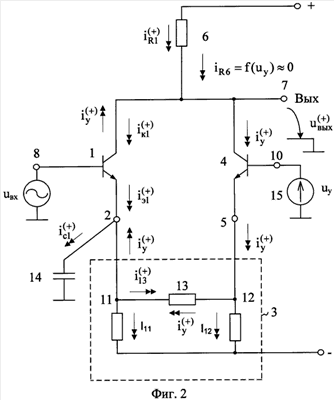

Предлагаемое изобретение относится к области радиотехники и связи. Технический результат заключается в создании условий для электронного управления коэффициентом усиления по напряжению усилителя переменного напряжения. Для этого устройство содержит первый входной транзистор, эмиттер которого соединен с первым выходом цепи установления статистического режима, второй входной транзистор, эмиттер которого соединен со вторым выходом цепи установления статистического режима, двухполюсник нагрузки, связанный с коллектором второго входного транзистора и выходом управляемого усилителя, первый вход управляемого усилителя, связанный с базой первого входного транзистора и источником сигнала, второй вход управляемого усилителя, связанный с базой второго входного транзистора. Между первым выходом цепи установления статического режима и шиной источника питания включен дополнительный конденсатор, коллектор первого входного транзистора соединен с выходом управляемого усилителя, а второй вход управляемого усилителя связан с источником управляющего напряжения. 2 з.п. ф-лы, 6 ил.
