ДИФФЕРЕНЦИАЛЬНЫЙ УСИЛИТЕЛЬ С КОМПЛЕМЕНТАРНЫМ ВХОДНЫМ КАСКАДОМ

Номер публикации патента: 2475941

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2012100199/08
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/34
Аналоги изобретения: US 3,828,268, 06.08.1974. US 2007/0170956 A1, 26.07.2007. SU 849420 A1, 23.07.1981. SU 365797 A1, 08.01.1973. SU 1246338 A1, 23.07.1986.

Имя заявителя: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ФГБОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Белич Сергей Сергеевич (RU)
Пахомов Илья Викторович (RU)
Патентообладатели: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ФГБОУ ВПО "ЮРГУЭС") (RU)

Реферат

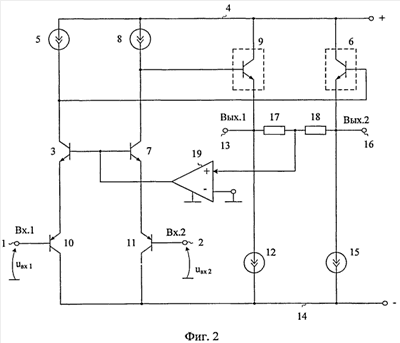

Изобретение относится к области радиотехники и связи. Техническим результатом является обеспечение высокой стабильности статического режима дифференциального усилителя и повышение значения его коэффициента усиления по напряжению. Дифференциальный усилитель с комплементарным входным каскадом содержит первый (1) и второй (2) входы устройства, первый (3) входной транзистор, коллектор которого соединен с первой (4) шиной источника питания через первый (5) токостабилизирующий двухполюсник и связан с базой первого (6) выходного транзистора, второй (7) входной транзистор, коллектор которого соединен с первой (4) шиной источника питания через второй (8) токостабилизирующий двухполюсник и связан с базой второго (9) выходного транзистора, третий (10) входной транзистор, эмиттер которого соединен с эмиттером первого (3) входного транзистора, четвертый (11) входной транзистор, эмиттер которого соединен с эмиттером второго (7) входного транзистора, третий (12) токостабилизирующий двухполюсник, включенный между эмиттером второго (9) выходного транзистора, четвертый (15) токостабилизирующий двухполюсник, включенный между эмиттером первого (6) выходного транзистора. Между первым (13) и вторым (16) выходами устройства включены последовательно соединенные первый (17) и второй (18) дополнительные резисторы, причем общий узел первого (17) и второго (18) дополнительных резисторов связан с объединенными базами первого (3) и второго (7) входных транзисторов через дополнительный неинвертирующий усилитель (19). 8 ил.
