ТРАНЗИСТОРНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ РАДИОПЕРЕДАТЧИКА

Номер публикации патента: 2465719

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011124307/08
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/20
Аналоги изобретения: RU 84649 U1, 10.07.2009. SU 523507 A, 30.07.1976. US 2006/0279362 A1, 14.12.2006. US 2002/0119759 A1, 29.08.2002.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Московский государственный университет путей сообщения" (МИИТ) (RU)
Изобретатели: Волков Анатолий Алексеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Московский государственный университет путей сообщения" (МИИТ) (RU)

Реферат

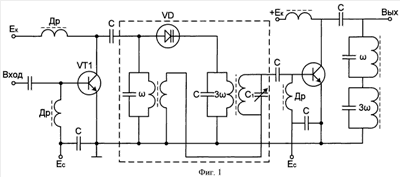

Изобретение относится к радиопередающим устройствам коротковолнового диапазона и может быть использовано в усилителях мощности радиопередатчиков. Технический результат заключается в повышении КПД за счет третьей гармоники входного сигнала. Усилитель состоит из предоконечного каскада с параллельным колебательным контуром на его выходе с вторичной обмоткой, настроенным в резонанс на первую гармонику входного сигнала, и оконечного каскада с параллельным колебательным контуром на его выходе, настроенным в резонанс тоже на первую гармонику входного сигнала. Дополнительно введены варактор, конденсатор и два параллельных колебательных контура, настроенных в резонанс на третью гармонику входного сигнала, один из которых имеет вторичную обмотку, шунтированную введенным конденсатором, и подключен через варикап параллельно к выходному колебательному контуру предоконечного каскада, один конец вторичной обмотки которого заземлен, а второй ее конец соединен с одним концом вторичной обмотки введенного контура, второй конец которой соединен с входом оконечного каскада передатчика; второй введенный контур включен последовательно с контуром на выходе оконечного каскада передатчика. 2 ил.
