RU 2073283 C1, 10.02.1997. RU 2404477 C1, 20.11.2010. RU 2393577 C1, 27.05.2010. WO 2009123593 A1, 08.10.2009. JP 2008147027 A, 26.06.2008. US 6777877 B1, 17.08.2004.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП "НПП "Исток") (RU)
Изобретатели:
Симонов Карл Георгиевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП "НПП "Исток") (RU)
Реферат

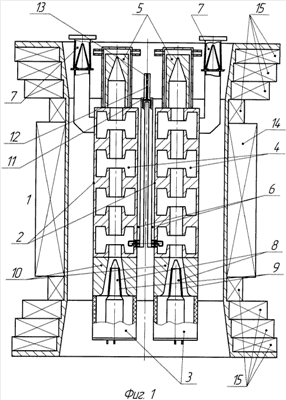

Изобретение относится к радиоэлектронике, в частности к СВЧ устройствам для получения сверхбольших импульсных мощностей, и может быть использовано в системах радиопротиводействия, системах функционального поражения, ускорителях заряженных частиц. Техническим результатом является увеличение выходной мощности СВЧ устройства при относительно низких анодных напряжениях входящих в него клистронов. Предлагается СВЧ устройство, содержащее соленоид и расположенные в нем на заданном диаметре несколько клистронов, оси которых параллельны оси соленоида. Каждый клистрон заключен в отдельную вакуумную оболочку и содержит один или несколько катодов, эмитирующая поверхность каждого из которых имеет форму боковой поверхности усеченного конуса, ось которого параллельна оси соленоида. Соленоид окружает резонаторные системы и эмитирующие поверхности катодов всех клистронов и создает единое продольное однородное магнитное поле в области резонаторных систем и эмитирующих поверхностей катодов клистронов. Выводы СВЧ энергии клистронов выполнены волноводными, а вводы СВЧ энергии клистронов выполнены коаксиальными и подсоединены к первому концу общей коаксиальной линии, расположенной на оси соленоида, причем второй конец общей коаксиальной линии образует единый ввод СВЧ энергии СВЧ устройства. К волноводным выводам СВЧ энергии клистронов могут быть подсоединены один или несколько рядов волноводных сумматоров мощности. 4 з.п. ф-лы, 7 ил.
