US 6285245 B1, 04.09.2001. SU 1083341 A, 30.03.1984. US 2003/0233714 A1, 20.10.2005. US 5886577 A, 23.03.1999.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели:
Прокопенко Николай Николаевич (RU) Белич Сергей Сергеевич (RU) Будяков Петр Сергеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Реферат

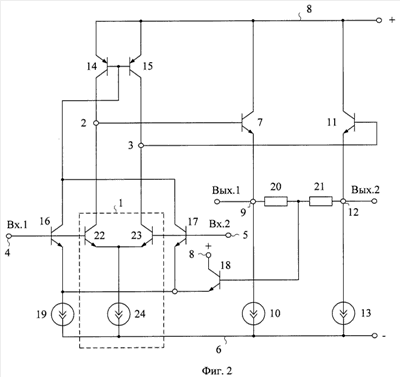

Изобретение относится к области радиотехники и связи и может быть использовано в качестве устройства усиления аналоговых сигналов, в структуре аналоговых микросхем различного функционального назначения (например, решающих усилителях (ОУ), компараторах, мостовых усилителях мощности и т.п.). Технический результат - создание условий, при которых выходное статическое синфазное напряжение ДУ будет иметь высокую стабильность и нулевое значение. Дифференциальный операционный усилитель с парафазным выходом содержит входной дифференциальный каскад (1) с первым (2) и вторым (3) токовыми выходами, первым (4) и вторым (5) входами, первой (6) шиной источника питания, связанной с общей эмиттерной цепью входного дифференциального каскада (1), первый (7) выходной транзистор, база которого соединена со вторым (3) токовым выходом входного дифференциального каскада (1), коллектор подключен к шине второго (8) источника питания, а эмиттер связан с первым (9) вспомогательным выходом устройства и через первый (10) токостабилизирующий двухполюсник соединен с первой (6) шиной источника питания, второй (11) выходной транзистор, база которого соединена с первым (2) токовым выходом входного дифференциального каскада (1), коллектор подключен к шине второго (8) источника питания, а эмиттер связан со вторым (12) вспомогательным выходом устройства и через второй (13) токостабилизирующий двухполюсник соединен с первой (6) шиной источника питания, третий (14) и четвертый (15) выходные транзисторы, эмиттеры которых соединены со второй (8) шиной источника питания, базы связаны друг с другом, коллектор третьего (14) выходного транзистора подключен к базе второго (11) выходного транзистора, коллектор четвертого (15) выходного транзистора подключен к базе первого (7) выходного транзистора. В схему введены первый (16), второй (17) и третий (18) дополнительные транзисторы, эмиттеры которых соединены друг с другом и через третий (19) токостабилизирующий двухполюсник связаны с первой (6) шиной источника питания, коллекторы первого (16) и второго (17) дополнительных транзисторов объединены и связаны с базами третьего (14) и четвертого (15) выходных транзисторов, база первого (16) дополнительного транзистора соединена с первым (4) входом устройства, база второго (17) дополнительного транзистора соединена со вторым (5) входом устройства, коллектор третьего (18) дополнительного транзистора связан со второй (8) шиной источника питания, причем первый (9) вспомогательный выход устройства соединен с базой третьего (18) дополнительного транзистора через первый (20) резистор обратной связи, а второй (12) вспомогательный выход устройства соединен с базой третьего (18) дополнительного транзистора через второй (21) резистор обратной связи. 2 з.п. ф-лы, 12 ил.
