ШИРОКОПОЛОСНЫЙ УСИЛИТЕЛЬ

Номер публикации патента: 2432669

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010142332/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/50
Аналоги изобретения: 2005/0233714 А1, 20.10.2005. RU 2012127 С1, 30.04.1994. US 5568092 А, 22.10.1996. US 4574233 А, 04.03.1986.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Серебряков Александр Игоревич (RU)
Будяков Петр Сергеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

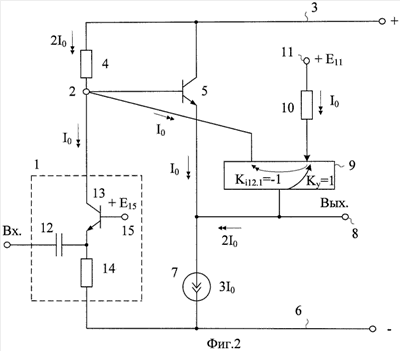

Изобретение относится к области радиотехники и связи и может быть использовано в качестве устройства усиления аналоговых сигналов, в структуре аналоговых микросхем различного функционального назначения (например, широкополосных и избирательных усилителях ВЧ и СВЧ диапазонов). Технический результат: повышение коэффициента усиления по напряжению (Ку). Это позволяет в ряде случаев исключить дополнительные каскады усиления, уменьшить общее энергопотребление в сравнении с многокаскадными усилителями. Широкополосный усилитель содержит входной транзисторный каскад (1), коллекторный выход (2) которого связан с первым (3) источником питания (ИП) через резистор коллекторной нагрузки (4), выходной транзистор (Т) (5), коллектор которого соединен с первым (3) ИП, база подключена к коллекторному выходу (2) входного транзисторного каскада (1), второй (6) ИП, связанный с эмиттерной цепью входного транзисторного каскада (1), токостабилизирующий двухполюсник (7), включенный между выходом устройства (8), соединенным с эмиттером выходного Т (5) и вторым (6) ИП. В схему введено дополнительное токовое зеркало (9), вход которого через первый (10) дополнительный резистор соединен с источником вспомогательного напряжения (11), токовый выход подключен к коллекторному выходу (2) входного транзисторного каскада (1), а общий эмиттерный выход связан с эмиттером выходного Т (5). 3 з.п. ф-лы, 11 ил.
