ДИФФЕРЕНЦИАЛЬНЫЙ ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ С МАЛЫМ НАПРЯЖЕНИЕМ ПИТАНИЯ

Номер публикации патента: 2432667

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010143382/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/34   H03F003/45
Аналоги изобретения: US 6285245 В1, 04.09.2001. SU 1083341 А, 30.03.1984. US 2003/0233714 А1, 20.10.2005. US 5886577 А, 23.03.1999.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Будяков Петр Сергеевич (RU)
Наумов Максим Владимирович (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

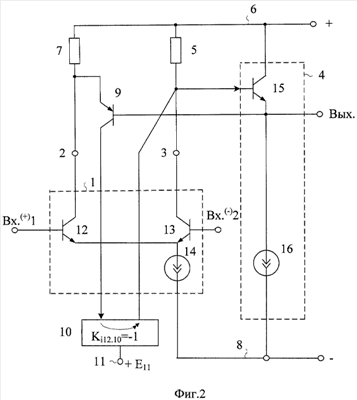

Изобретение относится к области радиотехники и связи и может быть использовано в качестве устройства усиления аналоговых сигналов, в структуре аналоговых микросхем различного функционального назначения (например, ВЧ и СВЧ-усилителях и т.п.). Технический результат: повышение предельных значений коэффициента усиления по напряжению дифференциального усилителя (ДУ) при низковольтном питании. ДУ содержит входной дифференциальный каскад (ДК) (1) с первым (2) и вторым (3) токовыми выходами, буферный эмиттерный повторитель (ЭП) (4), вход которого соединен со вторым (3) токовым выходом входного ДК (1) и через первый (5) двухполюсник коллекторной нагрузки (ДКН) связан с шиной первого (6) источника питания (ИП), второй (7) ДКН, включенный между первым (2) токовым выходом входного ДК (1) и шиной первого (6) ИП, вторую (8) шину ИП, связанную с эмиттерными цепями входного ДК (1) и ЭП (4). В схему введен дополнительный согласующий транзистор (9), эмиттер которого соединен с первым (2) токовым выходом входного ДК (1), база соединена с выходом ЭП (4), а коллектор подключен ко входу дополнительного токового зеркала (ТЗ) (10), причем выход ТЗ (10) соединен со входом ЭП (4), а общий эмиттерный выход (11) ТЗ (10) связан с источником напряжения смещения потенциалов (11). 1 з.п. ф-лы, 9 ил.
