ДИФФЕРЕНЦИАЛЬНЫЙ ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ С МАЛЫМ НАПРЯЖЕНИЕМ ПИТАНИЯ

Номер публикации патента: 2432666

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010142553/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/34   H03F003/45
Аналоги изобретения: US 6285245 В1, 04.09.2001. SU 1083341 А, 30.03.1984. US 2003/0233714 А1, 20.10.2005. US 5886577 А, 23.03.1999.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Серебряков Александр Игоревич (RU)
Будяков Петр Сергеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

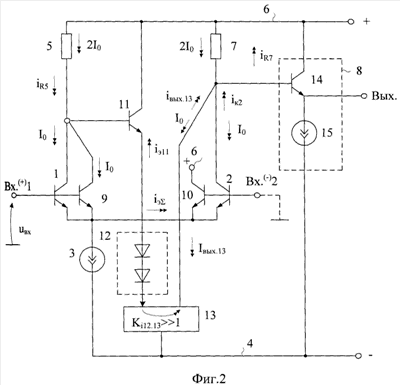

Изобретение относится к области радиотехники и связи и может быть использовано в качестве устройства усиления аналоговых сигналов, в структуре аналоговых микросхем различного функционального назначения (например, SiGe-решающих усилителях, СВЧ-усилителях, компараторах, непрерывных стабилизаторах напряжения и т.п.). Технический результат - повышение предельных значений коэффициента усиления по напряжению дифференциального усилителя (ДУ) при низковольтном питании. ДУ содержит первый (1) и второй (2) входные транзисторы (Т), токостабилизирующий двухполюсник (ТД) (3), соединенный с шиной первого (4) источника питания (ИП), коллектор Т (1) через первый (5) двухполюсник коллекторной нагрузки (ДКН) связан с шиной второго (6) ИП, коллектор Т (2) через второй ДКН (7) связан с шиной второго (6) ИП и соединен со входом буферного усилителя (8). В схему введены третий входной Т (9) и четвертый входной Т (10), включенные параллельно Т (1) и соответственно Т (2), а также дополнительный Т (11), коллектор Т (9) соединен с базой дополнительного Т (11) и коллектором первого Т (1), коллекторы Т (10) и Т (11) соединены с шиной второго (6) ИП, а эмиттер Т (11) через цепь согласования потенциалов (12) соединен со входом дополнительного инвертирующего усилителя тока (13), выход которого связан с коллектором Т (2). 2 з.п. ф-лы, 6 ил.
