ДИФФЕРЕНЦИАЛЬНЫЙ ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ

Номер публикации патента: 2416155

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009133164/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/45   H03F003/34
Аналоги изобретения: US 4366442 A, 28.12.1982. SU 1363441 A1, 30.12.1987. US 5115204 A, 19.05.1992. US 4629997 A, 16.12.1986.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Серебряков Александр Игоревич (RU)
Цыбин Михаил Сергеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

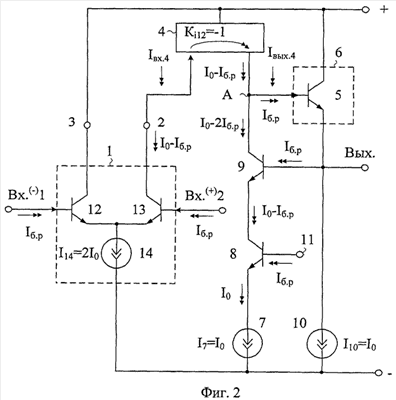

Изобретение относится к области радиотехники и связи и может быть использовано в качестве устройства усиления аналоговых сигналов, в структуре аналоговых микросхем различного функционального назначения (например, в компараторах и прецизионных решающих усилителях с малыми значениями ЭДС смещения нуля). Технический результат: уменьшение абсолютного значения Uсм и его температурного и радиационного дрейфа. Дифференциальный операционный усилитель содержит входной дифференциальный каскад (ДК) (1) с первым (2) и вторым (3) токовыми выходами, токовое зеркало (4), вход которого соединен с первым (2) токовым выходом входного ДК (1), выход подключен к базе входного транзистора (5) выходного буферного усилителя (БУ) (6), первый (7) токостабилизирующий двухполюсник (ТД). В схему введен первый (8) и второй (9) дополнительные транзисторы, а также второй ТД (10), причем коллектор второго (9) дополнительного транзистора соединен с выходом токового зеркала (4), база соединена с эмиттером входного транзистора (5) БУ (6), а также с выходом устройства и вторым ТД (10), эмиттер первого (8) дополнительного транзистора соединен с первым ТД (7), коллектор подключен к эмиттеру второго (9) дополнительного транзистора, а база второго (8) дополнительного транзистора связана с цепью смещения потенциалов (11). 2 з.п. ф-лы, 7 ил.
