ДИФФЕРЕНЦИАЛЬНЫЙ ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ

Номер публикации патента: 2416151

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009133160/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/45   H03F003/34
Аналоги изобретения: US 4366442 А, 28.12.1982. SU 1363441 A1, 30.12.1987. US 5115204 A, 19.05.1992. US 4629997 A, 16.12.1986.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Глушанин Сергей Валентинович (RU)
Морозов Сергей Анатольевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

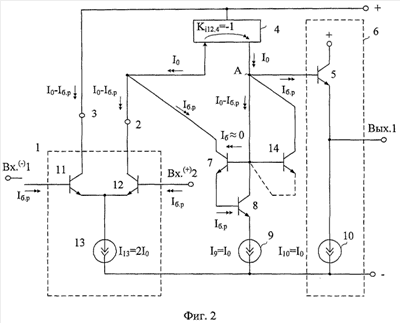

Изобретение относится к области радиотехники и связи и может быть использовано в качестве устройства усиления аналоговых сигналов, в структуре аналоговых микросхем различного функционального назначения (например, в компараторах и прецизионных решающих усилителях с малыми значениями э.д.с. смещения нуля). Технический результат: уменьшение абсолютного значения Uсм и его температурного дрейфа. Дифференциальный операционный усилитель содержит входной дифференциальный каскад (ДК) (1) с первым (2) и вторым (3) токовыми выходами, токовое зеркало (4), вход которого соединен с первым (2) токовым выходом входного ДК (1), а выход связан с базой входного транзистора (5) буферного усилителя (БУ) (6), первый (7) вспомогательный транзистор, база которого связана с выходом токового зеркала (4), второй (8) вспомогательный транзистор, первый (9) токостабилизирующий двухполюсник (ТД). Коллектор первого (7) вспомогательного транзистора соединен со входом токового зеркала (4), эмиттер связан с базой второго (8) вспомогательного транзистора, коллектор второго вспомогательного транзистора (8) соединен с выходом токового зеркала (4), а эмиттер связан с первым ТД (9), причем эмиттер входного транзистора (5) БУ (6) подключен ко второму ТД (10), а тип проводимости входного транзистора (5) БУ (6) совпадает с типом проводимости второго (8) вспомогательного транзистора. 3 з.п. ф-лы, 9 ил.
