БУФЕРНЫЙ УСИЛИТЕЛЬ

Номер публикации патента: 2401509

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009121193/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/50   H03F003/26
Аналоги изобретения: US 5557238 А, 17.09.1996. SU 1113877 А, 15.09.1984. FR 2646973 A1, 16.11.1990. US 6535063 B1, 18.03.2003.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Конев Даниил Николаевич (RU)
Серебряков Александр Игоревич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

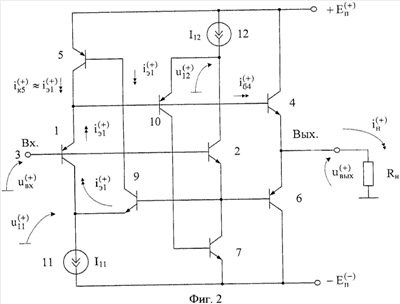

Изобретение относится к области радиотехники и связи и может быть использовано в качестве выходного устройства для усиления быстроизменяющихся аналоговых сигналов по мощности (буферного усилителя), в структуре входных каскадов аналоговых микросхем различного функционального назначения, например, операционных усилителях. Технический результат: расширение диапазона линейной работы. Буферный усилитель содержит первый (1), второй (2) входные (Т), базы которых подключены ко входу (3) устройства, эмиттер Т (1) соединен с базой первого (4) выходного Т и коллектором первого (5) входного Т первого управляемого источника тока, эмиттер Т (2) подключен к базе второго (6) выходного Т и коллектору второго (7) Т второго управляемого источника тока, причем эмиттеры Т (4) и Т (6) соединены с выходом (8) устройства. В схему введены первый (9) и второй (10) дополнительные Т, база Т (9) подключена к эмиттеру Т (2), база Т (10) подключена к эмиттеру Т (1), коллектор Т (9) соединен с базой Т (5) первого управляемого источника тока, эмиттер Т (9) связан с коллектором Т (1) и первым (11) дополнительным токостабилизирующим двухполюсником, коллектор Т (10) подключен к базе Т (7) второго управляемого источника тока, а эмиттер Т (10) связан с коллектором Т (2) и вторым (12) дополнительным токостабилизирующим двухполюсником. 5 ил.
