БУФЕРНЫЙ УСИЛИТЕЛЬ С МАЛЫМ НАПРЯЖЕНИЕМ СМЕЩЕНИЯ НУЛЯ

Номер публикации патента: 2401505

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009109084/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/26   H03F003/50
Аналоги изобретения: RU 2168263 C1, 27.05.2001. FR 2646973 A1, 16.11.1990. US 4935704 A, 19.06.1990. US 4827223 A, 02.05.1989.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Глушанин Сергей Валентинович (RU)
Будяков Петр Сергеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

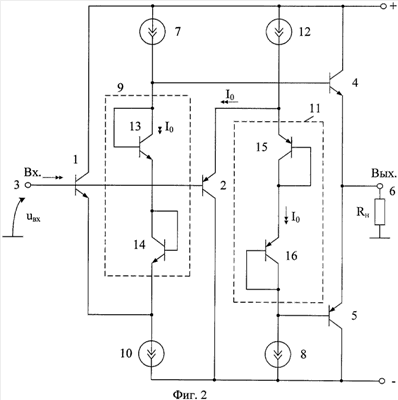

Изобретение относится к области радиотехники и связи и может быть использовано в качестве буферного усилителя аналоговых микросхем различного функционального назначения (например, прецизионных повторителях сигналов, драйверов линий связи и т.п.). Технический результат: уменьшение напряжения смещения нуля и температурной и/или радиационной зависимости. Буферный усилитель (БУ) содержит первый (1) и второй (2) входные транзисторы (Т), базы которых подключены ко входу (3) БУ, первый (4) и второй (5) выходные Т, эмиттеры которых связаны с выходом (6) БУ, первый (7) токостабилизирующий двухполюсник (ТД), подключенный к базе первого (4) выходного Т, второй (8) ТД, подключенный к базе второго (5) выходного Т. Эмиттер первого (1) входного Т соединен с базой первого (4) выходного Т через первую (9) цепь смещения потенциала и подключен к первому (10) дополнительному ТД, эмиттер второго (2) входного Т соединен с базой второго (5) выходного Т через вторую (11) цепь смещения потенциала и подключен ко второму (12) дополнительному ТД. 3 з.п. ф-лы, 9 ил.
