SU 1490704 A1, 30.06.1989. SU 1104647 A, 23.07.1984. DE 1953755 A1, 06.05.0970. КИБАКИН В.М. Основы теории и расчета транзисторных низкочастотных усилителей мощности. - М.: Радио и связь, 1988, с.14, рис.1.4а, сс.59-60. ЛОНДОН С.Е. Широкополосные радиопередающие устройства. - Л.: Энергия, 1970.
Имя заявителя:
ФГУ "24 Центральный научно-исследовательский институт Министерства Обороны РФ" (RU)
Изобретатели:
Беда Сергей Иванович (RU) Муравченко Виктор Леонидович (RU) Катанович Андрей Андреевич (RU) Хотулева Надежда Викторовна (RU)
Патентообладатели:
ФГУ "24 Центральный научно-исследовательский институт Министерства Обороны РФ" (RU)
Реферат

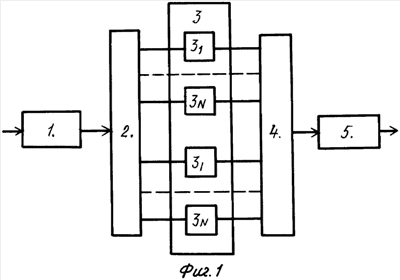

Изобретение относится к области электрорадиотехники и может быть использовано в радиопередающих устройствах. Технический результат: обеспечение заданного коэффициента линейности ключевого усилителя мощности. Ключевой усилитель мощности, содержащий широтно-импульсный модулятор и выходной фильтр. Дополнительно включены высокочастотный разветвитель, двухтактный выходной каскад с числом усилительных элементов, равным 2N, при N2, определяемом требованием к коэффициенту линейности усиления усилителя, и сумматор, причем выход широтно-импульсного модулятора соединен со входом высокочастотного разветвителя, 2N выходов которого соединены со входами 2N усилительных элементов двухтактного выходного каскада, 2N выходов которого соединены с 2N входами сумматора, выход которого соединен со входом выходного фильтра. 3 ил.
