US 3972003 A, 27.07.1976. SU 1529410 A1, 15.12.1989. US 2005/0162229 A1, 28.07.2005. US 6417737 B1, 09.07.2002. US 3895307 A, 15.07.1975.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели:
Прокопенко Николай Николаевич (RU) Будяков Алексей Сергеевич (RU) Конев Даниил Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Реферат

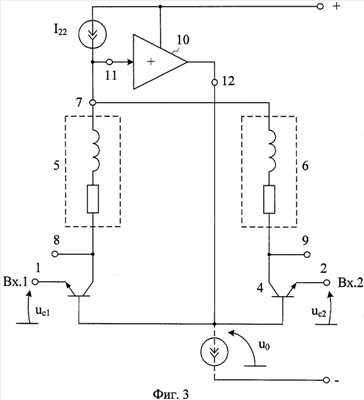

Изобретение относится к области радиотехники и связи и может быть использовано в качестве входных и промежуточных каскадов аналоговых микросхем различного функционального назначения (высокочастотных и сверхвысокочастотных усилителях, драйверах линий связи, фильтрах и т.д.). Технический результат: расширение частотного диапазона в режиме преобразования одного входного напряжения в два противофазных выходных напряжения. Высокочастотный дифференциальный усилитель (ДУ) содержит первый (1) и второй (2) входы, первый (3) и второй (4) входные транзисторы (Т), первый (5) и второй (6) импедансы нагрузки, имеющие общий узел (7), связанные с соответствующими первым (8) и вторым (9) выходами ДУ, а также коллекторами (стоками) первого (3) и второго (4) входных Т. В схему введен неинвертирующий усилитель тока (10), вход которого (11) соединен с общим узлом (7) первого (5) и второго (6) импедансов нагрузки и первым дополнительным двухполюсником (I22); a выход (12) подключен к объединенным базам первого (3) и второго (4) входных Т. 5 з.п. ф-лы, 17 ил.
