РАДИАЦИОННО - СТОЙКИЙ БУФЕРНЫЙ УСИЛИТЕЛЬ

Номер публикации патента: 2393625

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009110068/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/26   H03F003/50   H03F001/30
Аналоги изобретения: US 6535063 В1, 18.03.2003. RU 2168263 С1, 27.05.2001. US 4151483 А, 24.04.1979. US 2979666 А, 11.04.1961. US 2816964 А, 17.12.1957.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Глушанин Сергей Валентинович (RU)
Будяков Петр Сергеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

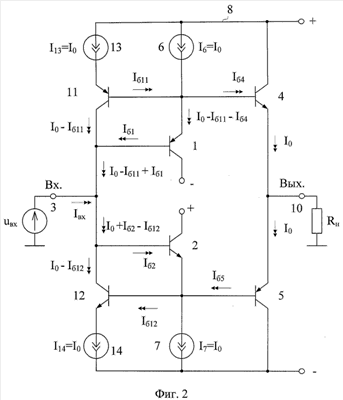

Изобретение относится к области радиотехники и связи и может быть использовано в качестве буферного усилителя аналоговых микросхем различного функционального назначения (например, повторителях сигналов с высоким кпд и повышенным петлевым усилением, драйверов линий связи и т.п.). Технический результат: уменьшение входного тока и повышение его стабильности. Радиационно-стойкий буферный усилитель содержит первый (1) и второй (2) входные транзисторы (Т), базы которых подключены ко входу (3) устройства, а эмиттеры соединены с базами первого (4) и второго (5) выходных Т и через первый (6) и второй (7) токостабилизирующие двухполюсники связаны с первой (8) и второй (9) шинами источников питания, причем эмиттеры первого (4) и второго (5) выходных Т связаны с выходом (10) устройства. В схему введены первый (11) и второй (12) дополнительные Т, эмиттеры которых связаны с первой (8) и второй (9) шинами источников питания через первый (13) и второй (14) дополнительные токостабилизирующие двухполюсники, базы подключены к эмиттерам первого (1) и второго (2) входных Т, а коллекторы - соединены со входом (3) устройства. 1 з.п. ф-лы, 10 ил.
