БЫСТРОДЕЙСТВУЮЩИЙ БУФЕРНЫЙ УСИЛИТЕЛЬ

Номер публикации патента: 2390910

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009110791/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/26   H03F003/50
Аналоги изобретения: RU 2168263 C1, 27.05.2001. US 5578967 A, 26.11.1996. US 5557238 A, 17.09.1996. US 4827223 A, 02.05.1989.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Конев Даниил Николаевич (RU)
Попов Сергей Валерьевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

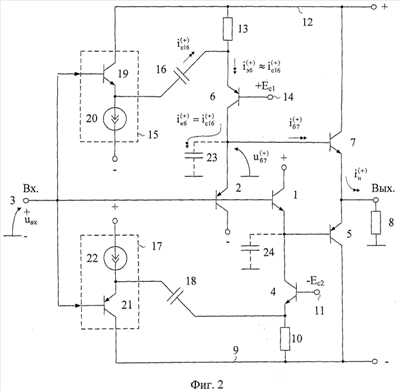

Изобретение относится к области радиотехники и связи и может быть использовано в качестве выходного устройства для усиления быстроизменяющихся аналоговых сигналов по мощности (буферного усилителя - БУ), в структуре входных каскадов аналоговых микросхем различного функционального назначения, например, операционных усилителях, драйверов линий связи. Технический результат: повышение быстродействия. БУ содержит первый n-p-n (1) и второй p-n-p (2) входные транзисторы (Т) с объединенными базами, связанными со входом (3) БУ, причем эмиттер Т (1) соединен с коллектором первого (4) вспомогательного n-p-n Т и базой первого (5) выходного p-n-p Т, эмиттер Т (2) соединен с коллектором второго (6) вспомогательного p-n-p Т и базой второго (7) выходного n-p-n Т, а эмиттеры Т (5) и Т (7) связаны с нагрузкой (8); эмиттер Т (4) связан с шиной первого (9) источника питания (ИП) через первый дополнительный двухполюсник (10), а база соединена с первым (11) источником напряжения смещения (ИНС), эмиттер Т (6) связан с шиной второго (12) ИП через второй (13) дополнительный двухполюсник, а база Т (6) соединена с ИНС (14). В схему введены первый (15) эмиттерный повторитель (ЭП) напряжения на n-p-n Т, причем вход (3) БУ связан со входом ЭП (15), а выход ЭП (15) - через первый (16) дополнительный конденсатор (К) связан с эмиттером Т (6); второй (17) ЭП на p-n-p Т, причем вход (3) БУ связан со входом второго (17) ЭП, а выход ЭП (17) - через второй (18) дополнительный К связан с эмиттером Т (4). 2 з.п. ф-лы, 9 ил.
