ДВУХТАКТНЫЙ БУФЕРНЫЙ УСИЛИТЕЛЬ

Номер публикации патента: 2390909

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009105093/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H03F003/26   H03F003/45
Аналоги изобретения: US 6114904 A, 05.09.2000. SU 1138922 A, 07.02.1985. US 5150074 A, 22.09.1992. US 4595883, 17.06.1986.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Прокопенко Николай Николаевич (RU)
Сергеенко Алексей Иванович (RU)
Серебряков Александр Игоревич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

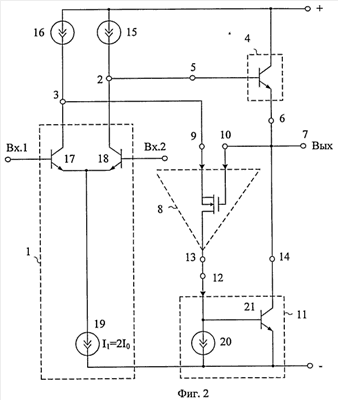

Изобретение относится к области радиотехники и связи и может быть использовано в качестве буферного усилителя аналоговых микросхем различного функционального назначения (например, повторителях сигналов с высоким КПД и повышенным петлевым усилением, драйверов линий связи и т.п.). Технический результат: повышение коэффициента усиления по напряжению и снижение погрешности передачи. Двухтактный буферный усилитель (ДБУ) содержит входной дифференциальный каскад (ДК) (1) с первым (2) и вторым (3) токовыми выходами, выходной составной транзистор (4), база (5) которого соединена с первым (2) токовым выходом ДК (1), а эмиттер (6) связан с выходом (7) ДБУ, дифференциальную цепь согласования потенциалов (ДЦ) (8), имеющую неинвертирующий (9) и инвертирующий (10) входы, выходной инвертирующий каскад усиления (11), вход которого (12) связан с выходом (13) ДЦ (8), а выход (14) подключен к выходу (7) ДБУ, первый (15) токостабилизирующий двухполюсник (ТД), связанный с первым (2) токовым выходом ДК (1), второй ТД (16). Неинвертирующий вход (9) ДЦ (8) соединен со вторым (3) токовым выходом ДК (1) и вторым ТД (16), а инвертирующий вход (10) ДЦ (8) связан с выходом (7) ДБУ. 1 з.п. ф-лы, 19 ил.
