RU 2034394 C1, 30.04.1995. SU 1644364 A, 23.04.1991. SU 1455382 A1, 30.01.1989. RU 2345450 C1, 27.01.2009. RU 2206940 С1, 20.06.2003. JP 5206710 А, 13.08.1993. CN 1130822 А, 11.09.1996. ЕР 0117434 A1, 05.09.1984.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП НПП "Исток") (RU)
Изобретатели:
Рыжик Эдуард Исаевич (RU) Виноградов Владимир Григорьевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП НПП "Исток") (RU)
Реферат

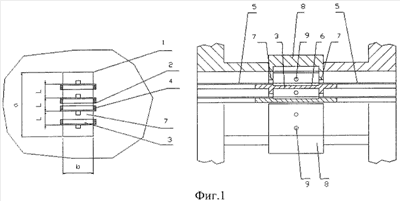

Изобретение относится к радиоэлектронной технике, а именно к СВЧ-усилителям, и может быть использовано в выходных цепях систем связи, РЭБ, РЛС. Техническим результатом изобретения является увеличение радиогерметичности, увеличение развязки между выходом и входом волноводного усилителя мощности, а также упрощение конструкции. Волновод выполнен целым, не разрезанным на части. Внутри волновода вдоль широких стенок симметрично с обеих сторон выполнены пазы. В пазы параллельно узкой стенке волновода вставлены четыре сборки. Каждая сборка содержит металлическое основание с выемками, причем ширина каждой продольной выемки равна ширине узкой стенки волновода. Плата усилителя закреплена в поперечной выемке. Диэлектрические подложки с волноводно-щелевыми и микрополосковыми линиями закреплены над продольными выемками на входе и выходе платы усилителя, при этом две сборки установлены в средней части волновода обратными сторонами плат усилителей друг к другу, так что расстояние L между поверхностями их волноводно-щелевых линий равно 1/7 ширины широкой стенки волновода. На входе и выходе плат усилителей над микрополосковыми линиями установлены экранирующие пластины, в каждой из которых выполнено прямоугольное отверстие, а над платами усилителей в узких стенках волновода выполнены прямоугольные отверстия, закрытые крышками. 1 з.п. ф-лы, 3 ил.
