US 4417216 А, 22.11.1983. US 5132640 А, 21.07.1992. US 3952257 А, 20.04.1976. RU 2284564 С1, 27.09.2006. RU 2193273 C2, 20.11.2002. US 4647870 А, 03.03.1987.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели:
Прокопенко Николай Николаевич (RU) Конев Даниил Николаевич (RU) Хорунжий Андрей Васильевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Реферат

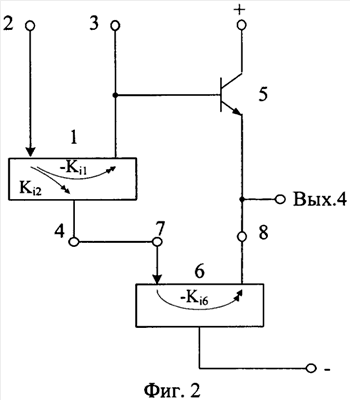

Изобретение относится к области радиотехники и связи и может быть использовано в качестве функционального узла различных устройств усиления аналоговых сигналов, в структуре аналоговых микросхем различного функционального назначения (например, операционных усилителях (ОУ), стабилизаторах напряжения, компараторах). Технический результат - повышение точности передачи по току токового зеркала, уменьшение напряжения смещения нуля, повышение коэффициента ослабления входного синфазного сигнала. Токовое зеркало содержит входной повторитель тока (1), имеющий вход (2), основной выход (3) и общий выход (4), входной транзистор (5) выходного эмиттерного повторителя, база которого соединена с основным выходом (3) входного повторителя тока. В схему введен масштабирующий повторитель тока (6), вход (7) которого связан с общим выходом (4) входного повторителя тока (1), а выход (8) подключен к эмиттеру входного транзистора (5) выходного эмиттерного повторителя. 22 ил.
