US 5515005 A, 07.05.1996. RU 2193273 C2, 20.11.2002. US 5512859 A, 23.07.1996. US 2003/0201831 A1, 30.10.2003.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели:
Прокопенко Николай Николаевич (RU) Конев Даниил Николаевич (RU) Хорунжий Андрей Васильевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Реферат

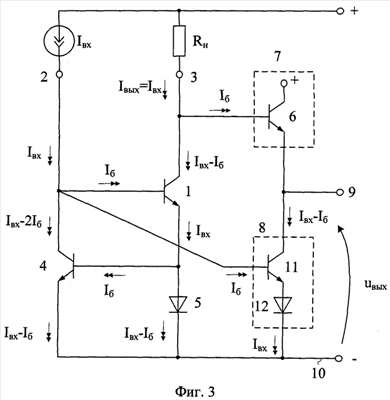

Изобретение относится к области радиотехники и связи и может быть использовано в качестве устройства усиления аналоговых сигналов в структуре аналоговых микросхем различного функционального назначения (например, в операционных усилителях). Активная нагрузка (АН) дифференциальных усилителей (ДУ) содержит выходной транзистор (1), база которого подключена к токовому входу (2) активной нагрузки, коллектор - к токовому выходу (3) активной нагрузки, а эмиттер соединен с базой входного транзистора (4) и вспомогательным p-n переходом (5), выходной транзистор (6) эмиттерного повторителя напряжения (7), база которого соединена с токовым выходом (3) активной нагрузки, а эмиттер подключен к коллектору вспомогательного транзистора (8) и потенциальному выходу (9) активной нагрузки, причем эмиттер вспомогательного транзистора (8) связан с эмиттером входного транзистора (4) и шиной (10) источника питания, а вход (2) активной нагрузки соединен с коллектором входного транзистора (4). База вспомогательного транзистора (8) соединена с коллектором входного транзистора (4). Техническим результатом при использовании АН в соответствии с изобретением является улучшение статических параметров ДУ. 2 з.п. ф-лы, 12 ил.
