ЕР 0473299 А2, 04.03.1992. SU 1429289 А2, 07.10.1988. GB 2282291 А, 29.03.1995. US 2004/0246050 А1, 09.12.2004. US 2002/0175764 A1, 28.11.2002. US 2002/0086709 A1, 04.07.2002.
Имя заявителя:
АСТРИУМ ЛИМИТЕД (GB)
Изобретатели:
СЕЙМУР Кристофер Дэвид (GB)
Патентообладатели:
АСТРИУМ ЛИМИТЕД (GB)
Приоритетные данные:
05.05.2006 GB 0608815.7 05.05.2006 EP 06270045.5
Реферат

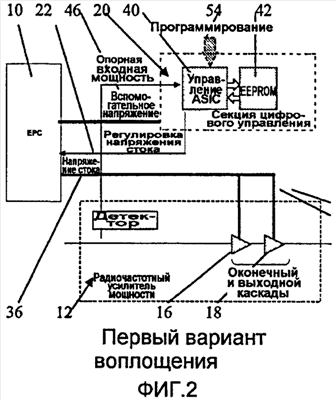

Изобретение относится к твердотельным усилителям мощности (solid state power amplifier, SSPA) для питания электроэнергией единичного элемента многоэлементной антенны. Технический результат: повышение точности и эффективности. SSPA содержит радиочастотный усилитель, имеющий усиливающий сигнал канал, который включает в себя предварительный усилитель, оконечный усилитель (16) и силовой выходной каскад (18), электронный стабилизатор напряжения (Electronic Power Conditioner, ЕРС) для обеспечения переменного значения напряжения постоянного тока для питания электроэнергией силового выходного каскада (18) радиочастотного усилителя; управление ASIC (40) для приема входного питающего сигнала (46) радиочастотного усилителя для обеспечения сигнала управления напряжением на ЕРС для определения значения напряжения постоянного тока, причем управление ASIC, обращающееся к памяти EEPROM (42), в которой хранится набор управляющих слов, определяющих выходные значения управляющего выходного сигнала для изменения значений упомянутой входной мощности, вследствие чего можно изменять значение напряжения (36) постоянного тока силового выходного каскада (18), для управления нелинейными искажениями радиочастотного усилителя для изменения значений входной мощности в целях поддержания постоянной линейности усилителя. 3 н. и 12 з.п. ф-лы, 10 ил.
